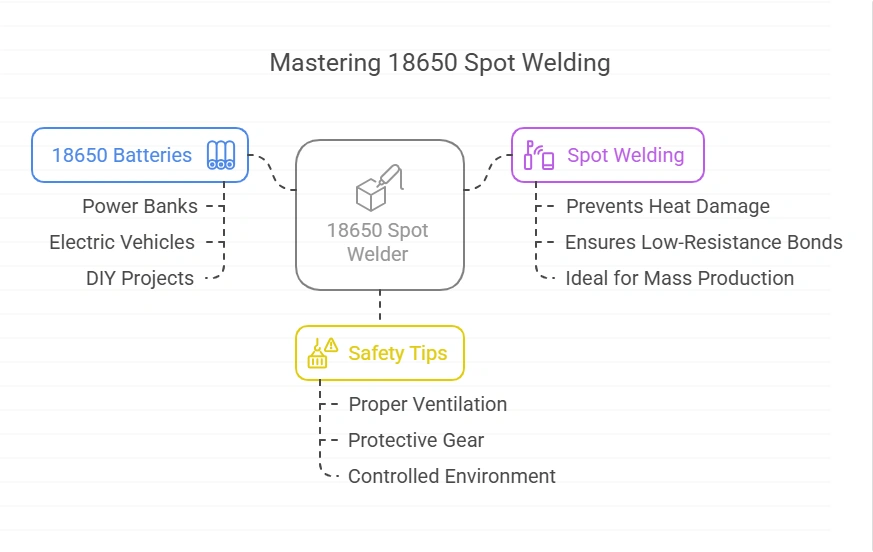

18650点焊机对于任何使用锂离子电池的人来说都是游戏规则的改变者。无论您是DIY爱好者还是电池行业的专业人士，了解如何有效地使用此工具都可以显着增强您的项目。本指南探讨了18650电池的基本原理、为什么点焊优于焊接，以及可靠点焊机的基本组成部分。我们还将引导您完成点焊的分步过程，重点介绍常见陷阱，并讨论安全提示。加入我们，深入了解18650点焊的世界并释放其全部潜力。
什么是18650电池，为什么要使用点焊？
18650电池是锂离子电池，由于其能量密度高，被广泛用于移动电源、电动汽车和DIY项目。与焊接不同，点焊是连接这些电池的首选方法，因为：
- 防止热损伤–焊接会产生长时间的热量，有损坏电池的风险。
- 确保低电阻粘合–点焊可产生坚固、一致的接头。
- 非常适合大规模生产–电池组组装快速且可重复。
点焊机施加短而受控的电流脉冲，将镍条熔合到电池端子上，而不会过热。
18650点焊机的关键部件
可靠的点焊机需要：
- 电源–通常是改装的汽车电池或大容量电容器（12V–24V）。
- 脉冲控制器–调整焊接时间（1–10ms）以防止电池损坏。
- 焊接电极（尖端）–铜尖端有效导电。
- Nickel Strips-镍带–纯镍（未电镀）确保最小的阻力。
专业提示：对于业余爱好者来说，基于MOSFET的点焊机价格实惠，而工业设置则使用气动系统进行压力控制。
点焊如何形成牢固的粘合？
点焊的工作原理：
- 压力–电极将镍条夹在18650端子上。
- 电流脉冲–高电流爆发（500–1000A）在局部熔化金属。
- 冷却–金属立即凝固，形成冶金结合。
关键因素：
- 电流太小？粘合力弱。
- 脉搏太长？烧穿条带。
- 压力差？焊缝不一致。
分步：用于DIY包的点焊18650电池
所需工具：点焊机、镍条、安全手套。
- 准备电池–以串联/并联配置排列电池。
- 清洁端子–用砂纸去除氧化（可选）。
- 设置Welder参数–从3ms脉冲开始（根据需要调整）。
- Weld Nickel Strips–用力按压电极每个点1-2秒。
- 测试连接–用万用表检查电阻。
常见错误：
- 重叠条带（导致短路）。
- 压力不均匀（导致焊接失败）。
应用：业余爱好者与商用18650点焊
- 爱好者–构建自定义移动电源、电动自行车电池或太阳能储能。
- 厂首页– EV （特斯拉式电池模块）的规模生产。
安全注意事项：始终对焊接电池组进行平衡充电并使用BMS（电池管理系统）。
为什么ESD保护对18650电池点焊很重要
静电放电（ESD）会在焊接过程中损坏锂离子电池，从而导致：
- 使用寿命缩短–内部短路会降低电池性能。
- 安全隐患–火花可能会点燃易燃电解质。
如何防止ESD：
- 脚踏实地–使用防静电腕带。
- 在导电表面上工作–金属工作台消散静电。
- 湿度控制–保持40-60% RH以尽量减少静电积聚。
注意：如果您在地毯或塑料表面上移动，切勿徒手处理18650电池。
如何测试18650点焊强度（拉力测试和视觉检查）
焊缝较弱会导致电池组故障。使用以下方法：
1.拉力测试（破坏性）
- 用钳子夹住镍条并垂直拉动。
- 一个好的焊缝不会脱落;条带应该在粘合失效之前撕裂。
2.目视检查（非破坏性）
-
检查：
- 变色（表示过热）。
- 标记不一致（压力不均匀）。
- 条带和端子之间的间隙。
行业标准：焊缝应承受2-5公斤的力（取决于带材厚度）。
循序渐进：在焊接过程中安全处理18650电池
焊接前准备：
- 检查单元格–丢弃任何有凹痕或泄漏的东西。
- 使用绝缘工具–防止意外短路。
- 保护电池–非导电夹具避免移动。
焊接时：
- 避免重叠的条带–防止交叉连接。
- 限制热暴露–以<5ms脉冲焊接以保护细胞。
危急：在附近放置D类灭火器以防锂火灾。
如何清洁电极并更换焊接尖端以获得最佳性能
脏电极会导致导电性差和焊缝薄弱。
清洁步骤：
- 关闭电源–断开焊机。
- 砂电极–使用400粒度的砂纸去除氧化。
- 用酒精擦拭–去除积碳。
何时更换吸头：
- 凹坑或变形的表面。
- 焊接过程中频繁产生火花。
- 不一致的焊接痕迹。
专业提示：铜钨针尖的使用寿命比纯铜长。
本综合指南重点介绍18650点焊机及其在电池组装中的作用。它解释了为什么点焊优于焊接，强调其防止热损伤、确保低电阻粘合和促进大规模生产的能力。本文分解了点焊机的关键组件，包括电源、脉冲控制器、焊条和镍带。它还深入探讨了点焊的力学，详细介绍了压力、电流脉冲和冷却如何形成牢固的冶金结合。提供了点焊18650电池的分步说明，以及避免常见错误的提示。该指南涵盖了业余爱好者和商业用户的应用、ESD保护的重要性、测试焊接强度的方法和安全预防措施。最后，它提供了有关维护和更换焊接技巧以确保最佳性能的建议。
