电池点焊机已成为现代电子和电池制造中不可或缺的工具。这种专用设备提供了一种精确有效的方法，可以将薄金属板连接到电池端子上，确保牢固、低电阻的连接，而不会损坏敏感元件。与传统焊接不同，点焊使用大电流脉冲来产生局部、高质量的粘合。从工作原理的基础知识到使其有效的关键组件，本博客将引导您了解您需要了解的有关电池点焊机的所有信息。无论您是从事DIY项目还是扩大生产规模，了解这项技术对于实现可靠和高性能的电池组都至关重要。

1.什么是电池点焊机，它是如何工作的？

一个电池点焊机是一种用于将薄金属片（通常是镍带）连接到电池端子的专用装置。与使用热量熔化填充材料的传统焊接不同，点焊通过在短时间内施加大电流脉冲来形成牢固的粘合，在接触点熔化金属而不会使电池过热。

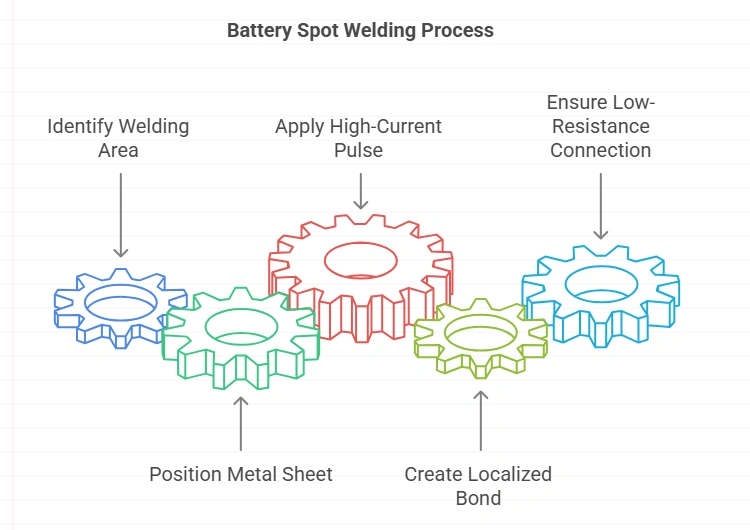

这个怎么运作：

1. 电极触点–两个铜电极压在镍条和电池端子上。
2. 电流脉冲–短暂（毫秒）的大电流放电流过金属。
3. 局部融化–接触点产生的热量熔化金属。
4. 凝固–金属迅速冷却，形成牢固的焊缝。

这种方法可以防止电池损坏（过热会使锂离子电池降解），并确保对高性能电池组至关重要的低电阻连接。

2.电池点焊机内部：关键组件及其功能

电池点焊机的效率取决于其内部设计。以下是它的工作原理：

关键组件：

• 电容器组–存储和释放用于焊接的高能脉冲（例如1000+安培）。
• 控制电路–管理脉冲持续时间/电流（可根据材料厚度进行调整）。
• 铜电极–传导电流;尖头集中热量以实现精确焊接。
• 触发机制–激活焊接（脚踏板或手持按钮）。
• 电源–为电容器充电（通常为12V–24V输入）。

为什么这些很重要：尺寸不佳的电容器或腐蚀的电极会导致焊缝较弱。例如，锂电池组需要<10ms脉冲以避免热损伤——这是控制板确保的功能。

3.为什么电池点焊常用镍带

镍带由于其材料特性而在电池焊接中占主导地位：

镍的优点：

• 低电阻–最大限度地减少大电流应用（例如电动汽车电池）中的能量损失。
• 抗氧化性–与铜不同，镍不会迅速腐蚀，确保稳定的连接。
• 延性–易于弯曲而不会开裂，非常适合软包装设计。

注意：在关键应用中，纯镍（Ni200）优于镀镍钢，因为钢的较高电阻会产生过多的热量。

4.便携式电子产品中的点焊：手机、移动电源等

从智能手机到医疗设备，点焊可确保可靠的电池连接。

电子学的逐步应用：

1. 单元格排列–以串联/并联配置对准锂离子电池。
2. 镍带放置–将条带定位在端子（阳极/阴极）上。
3. 焊接–使用微点焊机（↓5ms脉冲）连接条带。
4. 测试–检查焊接强度和电气连续性。

为什么选择点焊？

• 精度：避免可能导致微小PCB短路的焊料溢出。
• 安全：无助焊剂/铅烟雾，这对于无线耳塞等密封设备至关重要。

例：移动电源制造商使用自动点焊机每天组装数千个18650电池，质量始终如一。

5.点焊工作区域的主要安全注意事项是什么？

点焊涉及大电流和热量，因此适当的安全措施对于防止事故至关重要。

基本安全实践：

• 电气安全–确保焊机正确接地以避免电击。
• 防火–远离易燃材料;附近有D类灭火器（用于金属火灾）。
• 通风–在通风良好的地方工作，以避免吸入加热金属产生的烟雾。
• 个人防护装备（PPE）–穿：
  • 耐热手套
  • 护目镜（火花可以飞）
  • 非导电鞋类

看点：如果过热，锂电池会起火，大电流焊接会造成电气危险。受控的工作空间将风险降至最低。

6.如何在电池组生产中测试点焊强度

薄弱的焊缝会导致高电阻、过热或电池故障。以下是制造商确保质量的方法。

分步焊缝测试：

1. 目视检查–检查一致的圆形焊痕（无裂纹或变色）。
2. 剥离测试–用钳子抓住镍条并将其剥落。良好的焊缝应该撕裂金属，而不是干净地分离。
3. 拉力测试–使用测力计测量电阻（≥50N是0.15mm镍带的典型值）。
4. 显微分析（可选）–检查横截面是否熔合深度合适（在EV电池QC中很常见）。

为什么测试很重要：薄弱的焊缝会增加电阻，在高功率应用中导致能量损失和潜在的热失控。

7.作电池点焊机时有哪些关键的安全预防措施？

点焊机使用不当可能会损坏电池或造成伤害。请遵循以下预防措施：

关键安全步骤：

• 焊前检查：
  • 验证电极对准（针尖未对准会导致焊缝薄弱）。
  • 确保电容器充满电，以实现一致的功率输出。
• 焊接时：
  • 射击时切勿触摸电极（有灼伤或休克的危险）。
  • 避免在电池通风口附近焊接（热量会引发泄漏）。
• 焊后：
  • 在两次循环之间让焊工冷却以防止过热。
  • 在处理电池组之前检查焊缝。

关键说明：锂离子电池在焊接过程中不应超过80°C——红外测温仪有助于监测温度。

8.电池点焊机的定期维护清单

维护良好的点焊机可确保一致的性能和使用寿命。

维护任务（每周/每月）：

• 电极保养：
  • 用钢丝刷清洁铜尖端的氧化。
  • 更换磨损或凹陷的电极（接触不良会削弱焊缝）。
• 电容检查：
  • 测试正确的充电/放电循环（弱电容器会降低焊接功率）。
• 电缆和连接检查：
  • 拧紧松动的端子以防止电阻积聚。
  • 检查电线是否磨损或绝缘损坏。
• 润滑（如适用）：
  • 将介电润滑脂涂抹在运动部件（例如脚踏板铰链）上。

为什么维护很重要：脏电极或老化的电容器会导致焊缝不一致，从而增加生产故障率。

本详细指南深入介绍了电池点焊机，这是建立牢固电池连接的关键工具。我们首先解释它的工作原理，它涉及使用大电流脉冲在接触点熔化和熔合金属，确保牢固粘合而不会使电池过热。然后，我们探讨了使点焊精确和高效的关键组件，例如电容器组、控制电路和铜电极。该博客还强调了使用镍带的低电阻和耐用性的优势。讨论了便携式电子产品的实际应用，强调了点焊相对于传统焊接的精度和安全优势。涵盖了安全注意事项和维护技巧，以确保用户能够有效和安全地作这些工具。无论您是业余爱好者还是专业人士，本指南都提供了关于最大限度地发挥电池点焊机潜力的宝贵见解。
