在组装或维修锂电池时，锂电池点焊机改变了游戏规则。这种专用工具提供无与伦比的精度和安全性，使其成为DIY爱好者和工业制造商的必备工具。在此博客中，我们将探讨您需要了解的有关锂电池点焊的所有信息，从其主要特性和工作原理到优化工艺和确保最高质量结果的实用技巧。
什么是锂电池点焊机？
锂电池点焊机是一种专用设备，旨在利用电阻产生的局部热量将薄金属片连接到电池单元。与传统焊接不同，点焊可防止过热，过热会损坏敏感的锂离子电池。

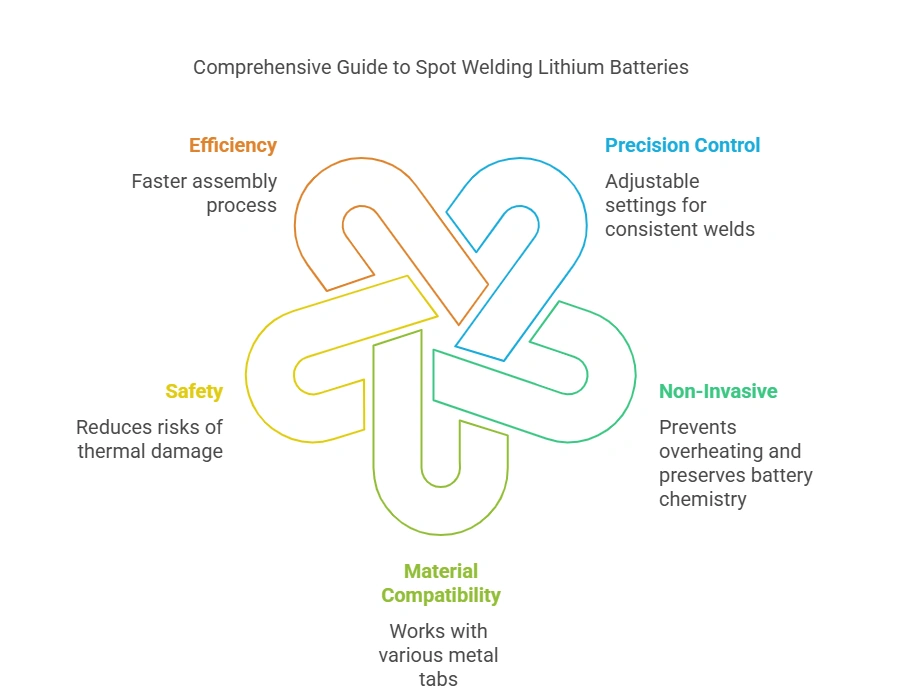

主要特点：
- 精确控制：可调节的电流和脉冲持续时间确保一致的焊接质量。
- 非侵入性：没有直接火焰或过热，保留了电池的化学成分。
- 材料兼容性：适用于镍、铜或铝标签。
为什么使用它？
焊接锂电池有热损坏的风险，导致泄漏或使用寿命缩短。点焊为DIY电池组或工业生产提供了一种更安全、更快速的替代方案。
锂电池点焊机是如何工作的？（结构和工作流程）
结构：
- 电源：提供大电流脉冲（例如，基于电容器或AC/DC系统）。
- 电极：铜合金尖端将电流集中在焊接区域。
- 控制单元：设置时序/电流（例如，微控制器或模拟电路）。
分步工作流程：
- 准备材料：清洁电池端子和金属片。
- 位置电极：将制表符对齐到单元格的端子上。
- 激活脉冲：1-10ms的电流突发会局部熔化金属，形成键合。
- 检查焊缝：检查粘合强度和最小变色。
专业提示：对于不平整的表面，请使用气动压力机确保电极接触。
为什么锂电池使用点焊？（工作原理）
点焊依赖于焦耳热：电阻在两种金属之间的接触点产生热量。以下是它非常适合锂电池的原因：
- 低热暴露：能量被限制在焊点（<150°C），避免了电池损坏。
- 速度：每次焊接需要毫秒，适合大规模生产。
- 牢固的纽带：无需填充材料即可产生金属间熔融。
背后的物理学：热量（H） = I² × R × t
哪里：
- 我=电流（A）
- R=接触电阻（Ω）
- t=脉冲持续时间（s）
注意：薄镍带（0.1–0.2mm）需要~500A电流，持续3ms。
锂电池点焊机用在哪些地方？（应用范围）
点焊机在锂电池行业中发挥着多种作用：
-
消费电子产品：
- 组装智能手机/平板电脑电池组。
- 修理电动工具电池（例如18650电池）。
-
电动汽车（EV）：
- 连接特斯拉式电池模块中的电池。
-
储能：
- 为太阳能系统构建大规模LiFePO4库。
-
DIY项目：
- 定制电动自行车电池或便携式发电站。
工业模型与业余模型：
| 特征 | 工业 | 爱好者 |
|---|---|---|
| 当前容量 | 1000–2000安培 | 200–800安培 |
| 自动化 | 机械臂集成 | 手动触发 |
如何优化点焊条件？（环境要求）
一致焊缝的理想条件：
- 温度：15–25°C（低湿度可防止氧化）。
-
材料准备：
- 用酒精对表面进行脱脂。
- 使用砂纸去除氧化层（如果需要）。
常见问题疑难解答：
- 焊缝薄弱？↑电流或干净的电极。
- 烧毁的标签页？↓脉冲持续时间。
- 火花？检查电极对准。
安全第一：
- 戴上绝缘手套。
- 在通风良好的地方工作（可能会形成臭氧）。
如何测试并确保锂电池点焊的质量？
为什么质量控制很重要：
焊接不良会导致高电阻、过热或电池故障。测试可确保安全性和使用寿命。
关键质量检查：
-
剥离测试：
- 焊接一个标签并将其以90°剥离。良好的焊缝会在两个表面上留下材料。
-
电阻测量：
- 使用毫欧表。理想的焊接电阻：镍带为<2mΩ。
-
目视检查：
- 焊点周围无裂纹、烧伤或变色。
分步测试协议：
- 样品焊接：在全面生产之前焊接5-10个测试单元。
- 破坏性测试：牺牲样品进行剥离/剪切测试。
-
无损检测：
- 用于内部空隙的X射线（工业）或超声波扫描仪。
常见缺陷和修复方法：
| 缺陷 | 原因 | 解决方案 |
|---|---|---|
| 弱键 | 低电流 | ↑脉冲能量 |
| 烧穿 | 过热 | ↓持续时间或当前 |
点焊锂电池时，哪些安全预防措施至关重要？
为什么预防措施至关重要：
锂电池易挥发;焊接不当有火灾或爆炸的风险。
基本安全措施：
-
个人防护：
- 戴上绝缘手套和护目镜。
- 避免合成服装（容易融化）。
-
工作区设置：
- 防火表面（陶瓷/钢）。
- 在附近放置D级灭火器。
-
电池处理：
- 切勿焊接充满电的电池（50% SOC更安全）。
- 将相邻端子绝缘以防止短路。
分步安全焊接：
-
焊前检查：
- 确认没有细胞损伤（肿胀/渗漏）。
- 确保标签干净、无氧化物。
-
焊接时：
- 使用最少的必要电流。
- 允许在焊缝之间冷却。
-
焊后：
- 检查每个焊缝的完整性。
- 将电池存放在不导电的容器中。
专业提示：为了增加安全性，请在通风橱中焊接以分散臭氧。
如何维护锂电池点焊机的使用寿命？
为什么维护很重要：
疏忽会导致焊缝不一致、设备故障或安全隐患。
日常护理检查表：
-
日常：
- 用黄铜刷清洁电极尖端。
- 检查电缆是否磨损。
-
周刊：
- 校准电流输出（使用钳形表）。
- 拧紧松动的连接。
-
每月：
- 更换磨损的电极。
- 润滑运动部件（如果适用）。
常见问题疑难解答：
-
焊缝不一致？
- 原因：电极脏污。
- 修复：抛光提示或更换它们。
-
机器过热？
- 原因：占空比过长。
- 修复：遵循制造商的休息时间。
电极保养指南：
- 材料：使用纯钨或铜铬合金。
- 形状：将尖端研磨到尖锐的尖端以获得精度。
- 更换：点蚀深度超过0.5毫米时发生变化。
如何为锂电池选择合适的点焊机？（购买指南）
关键选择标准：
-
电源类型：
- 电容的：最适合薄片（0.1–0.3mm），适合DIY。
- AC/DC工业：处理厚标签（0.5mm+），适用于大批量工作。
-
电流范围：
- 业余爱好者为300–800A（18650/21700细胞）。
- 1000A+用于EV级电池。
-
脉冲控制：
- 寻找可调节的定时（1–20ms）和多脉冲模式。
分步购买流程：
-
定义需求：
- 电池类型（Li-ion/LiFePO4）、极耳厚度、生产量。
-
比较功能：
- 优先考虑安全性（过载保护）而不是价格。
-
购买前测试：
- 申请焊接一致性演示。
成本与性能权衡：
| 预算范围 | 最适合 | 局限性 |
|---|---|---|
| 100–100–300 | DIY维修 | 仅薄标签 |
| 500–500–2000 | 小规模生产 | 有限的自动化 |
| $3000+ | 工业生产线 | 前期成本高 |
自动化如何改变锂电池点焊？
为什么选择自动化？
与机器人系统（50-100个焊痕/分钟）相比，手动焊接速度较慢（5-10次焊接/分钟）。
当前趋势：
-
机械臂：
- 带有视觉系统的6轴机器人，用于精确的极耳对齐。
-
AI质量控制：
- 实时相机使用机器学习来检测缺陷。
-
模块化系统：
- 即插即用焊机与现有生产线集成。
工厂的实施步骤：
-
评估工作流程：
- 识别瓶颈（例如，极耳切割与焊接）。
-
中试：
- 运行小型自动化批处理以验证ROI。
-
放大：
- 为混合人机生产线部署协作机器人（cobot）。
数据驱动的优势：
- 一致性：99.9%的焊接可重复性。
- 溯源：每个焊缝都记录用于QC审计。
锂电池点焊机是现代电池组装和维修中的重要工具。与传统焊接不同，点焊提供了一种更安全、更快速、更可靠的方法，将金属极耳连接到锂电池。这份综合指南涵盖了点焊机的基本功能，例如精度控制和材料兼容性，并解释了它们如何通过局部发热和精确电流控制来工作。我们还深入研究了从消费电子产品和电动汽车到DIY项目的广泛应用，并提供有关优化焊接条件、维护设备和确保安全的详细建议。无论您是业余爱好者还是行业专业人士，本指南都将帮助您掌握锂电池点焊的技巧，并获得一致、高质量的结果。
