锂离子电池结构是现代工程的奇迹，为从智能手机到电动汽车的一切提供动力。但是，构建这些能量密集且可靠的电源究竟需要什么呢？在这篇博客中，我们揭示了锂离子电池结构背后的复杂性，探讨了提高性能的关键组件、适合各种应用的不同结构形式，以及确保安全性和使用寿命的细致制造工艺。无论您是技术爱好者，还是只是对为您的日常生活提供动力的技术感到好奇，都可以加入我们，深入了解锂离子电池的世界。
1.什么是锂离子电池结构及其重要性？
锂离子（Li-ion）电池为从智能手机到电动汽车（EV）的所有产品提供动力。但他们的结构究竟是什么和为什么这很重要为了性能和安全性？

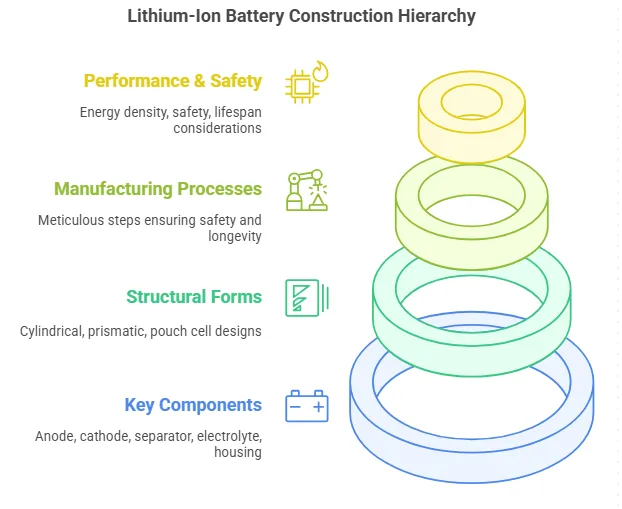

锂离子电池结构的关键部件
- 阳极：通常由石墨制成，在充电过程中储存锂离子。
- 阴极：由锂金属氧化物（例如NMC、LFP）组成，它决定了能量密度。
- 分隔符：一种多孔聚合物薄膜，可防止短路，同时允许离子流动。
- 电解质：一种促进离子在电极之间移动的锂盐溶液。
- 住房：保护细胞免受物理损伤（圆柱形/棱柱形金属，软袋用箔）。
为什么施工很重要
- 能量密度：紧凑的设计（例如软包电池）最大限度地提高了空间效率。
- 安全：坚固的分离器可防止热失控。
- 寿命：优质材料减少循环退化。
2.结构比较：圆柱形vs.棱柱形vs.软包电池
不同的锂离子电池形状适合不同的应用。这是他们的结构如何比较:
圆柱形单元
- 结构：带有螺旋绕线电极的钢/铝外壳（例如，特斯拉的21700电池）。
-
优点:
- 机械稳定性
- 轻松的热管理
-
缺点:
- 包装中浪费空间
棱柱形电池
- 结构：带有堆叠电极的矩形金属外壳。
-
优点:
- 比圆柱形更好的空间利用率
- 更高的单位容量
-
缺点:
- 制造成本更高
软包细胞
- 结构：带有堆叠电极的柔性层压箔。
-
优点:
- 轻巧且可定制的形状
- 最高的能量密度
-
缺点:
- 需要外部支撑以防止肿胀

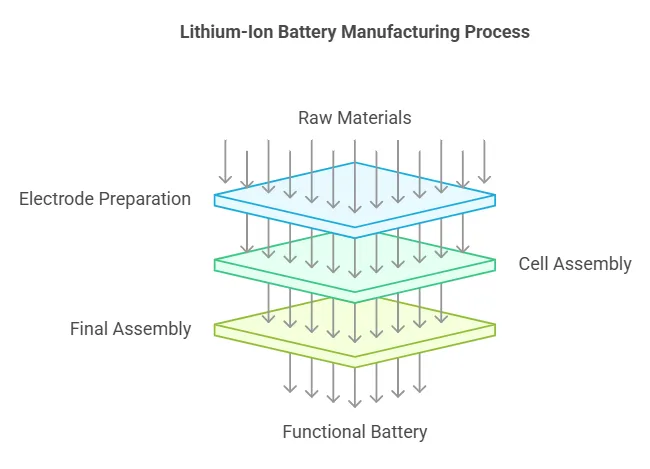

3.分步锂离子电池制造工艺
锂离子电池生产涉及精密工程。这是如何完成:
第1步：电极准备
- 混合：活性材料（阳极/阴极）、粘合剂和溶剂形成浆料。
- 衣：将浆料涂在铜（阳极）或铝（阴极）箔上。
- 干燥和压延：电极干燥和压缩以获得均匀的厚度。
第2步：电池组装
- 纵剪：电极被切成条状。
- 堆叠/卷绕：层组装（袋/棱柱堆叠，圆柱形缠绕）。
- 添加分隔符：在阳极和阴极之间放置聚合物膜。
第3步：最终组装
- 填充电解液：将液体电解质注入密封电池。
- 编队循环：电池充电/放电以稳定性能。
4.锂离子电池如何储存和释放能量
锂离子电池的工作原理电化学反应。这是能量储存/释放是如何发生的:
充电（储能）
- 锂离子通过电解质从阴极移动到阳极。
- 电子流经外部电路，将能量储存在阳极中。
放电（能量释放）
- 离子返回阴极，释放电子以为器件供电。
- 循环重复，效率取决于电极材料。
关键因素:
- 阴极化学：LFP（更安全）与NMC（更高能量）。
- 阳极创新：硅阳极提高容量，但缩短使用寿命。
5.电池结构如何因应用（EV、电动工具、ESS）而异
锂离子电池专为特定用途量身定制。这是结构有何不同:
电动汽车（EV）
- 设计：高能圆柱形（Tesla）或棱柱形/软包（其他）。
- 材料：用于长距离的NMC/NCA阴极。
- 冷却：管理热量的液体冷却系统。
电动工具
- 设计：耐用的圆柱形电池（例如，18650）。
- 材料：用于快速放电的大功率阴极。
储能系统（ESS）
- 设计：带有LFP阴极的棱柱形/软包电池。
- 优先级：能量密度的安全性和循环寿命。

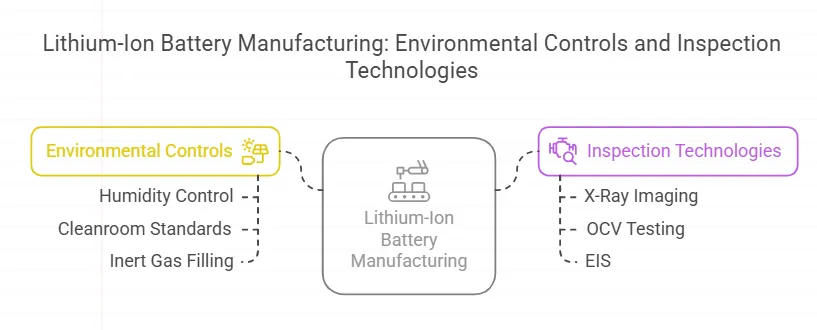

6.为什么环境控制在锂离子电池组装中至关重要
锂离子电池对水分和污染物高度敏感。即使是微量的水或空气中的颗粒也会降低电解液性能、增加内阻或引发危险的副反应。
电池制造中的关键控制：
- 湿度（<1%露点）：防止锂盐在电解质中分解。
- 洁净室（ISO 8或更高）：最大限度地减少可能刺穿分离器的金属灰尘和颗粒。
- 惰性气体（氩气/氮气）填充：减少电极堆叠过程中的氧化。
分步保护过程：
- 材料预干燥：电极和隔膜在120°C+下烘烤以去除残留水分。
- 手套箱组件：电解质注入发生在无氧环境中。
- 激光密封：确保水分在生产后不会渗入细胞外壳。
如果不采取这些措施，电池可能会因水解产生气体而导致容量过早衰减或膨胀。
7.在线检测技术如何防止电池缺陷
现代电池工厂集成了实时检测工具，以便在电池单元出厂之前发现缺陷。三大技术占主导地位：
1. X射线成像
- 检测内容：电极错位、异物或涂层不均匀。
- 看点：即使是50μm的电极错位也会导致局部过热。
2.开路电压（OCV）测试
- 运作方式：每个电池在组装后充电至3.7V;异常值表示内部短路。
- 数据驱动的拒绝：超出±5mV容差的电池将被报废。
3.电化学阻抗谱（EIS）
- 关键指标：测量1kHz频率下的离子传输电阻。
- 隐藏的缺陷标识符：高阻抗通常会显示电极中的干点。
8.不良的结构如何触发电池膨胀和热失控
电池组装中的单个缺陷可能会级联成灾难性的故障。以下是常见风险背后的科学依据：
根本原因和影响：
| 结构缺陷 | 后果 |
|---|---|
| 分离器起皱 | 枝晶渗透→内部短路 |
| 电解液不足 | 镀锂→干电极区 |
| 焊接错误的标签 | 高电阻→焦耳热 |
Chain Reaction示例：
- 在绕组过程中，颗粒污染物会刺穿分离器。
- 在循环中，锂枝晶向阴极生长。
- 树突桥接电极，导致微短路。
- 局部热量使电解质汽化，使软袋电池膨胀（肿胀）。
- 在150°C时，阳极与电解质反应，引发热失控。
9.Precision结构如何延长电池寿命（减少维护）
与组装不良的锂离子电池相比，结构良好的锂离子电池的循环寿命延长了3倍。关键的设计优化包括：
最大限度地减少降解的结构特点：
-
均匀的电极压延
- 为什么：防止锂金属在低密度区域积聚。
- 如何：滚轮将电极压缩至±2μm的厚度公差。
-
激光缺口电极
- 效益：消除了边缘的不均匀电流分布。
-
预张紧堆叠
- 过程：分离器在堆叠前拉伸1-2%以适应膨胀。
维护节省示例：
- 带有激光对准标签的Tesla模块在1,000次循环后仍能保持<5%的容量损失，而未对准的对应模块则损失15%。
本博客深入探讨了锂离子电池的结构，从阳极、阴极、隔膜和电解液等基本组件开始。我们比较了圆柱形、棱柱形和软包电池的结构，每种结构都有自己的优点和缺点。还详细研究了从电极制备到最终组装的制造过程，突出了制造高质量电池所需的精度。此外，我们还探讨了结构如何因应用而异，从电动汽车到电动工具和储能系统。最后，我们强调了环境控制和检查技术在保持电池性能和安全性方面的重要性。在本博客的结尾，您将全面了解锂离子电池背后的复杂结构。
