La soldadora por puntos de batería se ha convertido en una herramienta indispensable en la electrónica moderna y en la fabricación de baterías. Este dispositivo especializado ofrece una forma precisa y eficiente de unir láminas delgadas de metal a los terminales de la batería, lo que garantiza conexiones fuertes y de baja resistencia sin dañar componentes sensibles. A diferencia de la soldadura tradicional, la soldadura por puntos utiliza pulsos de alta corriente para crear uniones localizadas de alta calidad. Desde los conceptos básicos de cómo funciona hasta los componentes clave que lo hacen efectivo, este blog lo guiará a través de todo lo que necesita saber sobre las soldadoras por puntos de batería. Ya sea que esté trabajando en un proyecto de bricolaje o aumentando la producción, comprender esta tecnología es crucial para lograr paquetes de baterías confiables y de alto rendimiento.
1. ¿Qué es una soldadora por puntos de batería y cómo funciona?
Un soldadora por puntos de batería es un dispositivo especializado que se utiliza para unir láminas delgadas de metal, generalmente tiras de níquel, a los terminales de la batería. A diferencia de la soldadura tradicional, que utiliza calor para derretir el material de relleno, la soldadura por puntos crea una unión fuerte mediante la aplicación de un pulso de alta corriente durante un corto período de tiempo, derritiendo los metales en el punto de contacto sin sobrecalentar la batería.

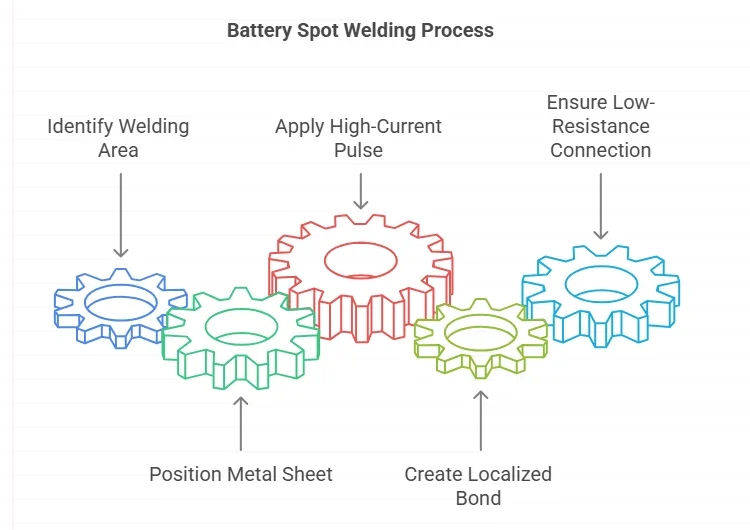

Cómo funciona:
- Contacto del electrodo – Dos electrodos de cobre presionan contra la tira de níquel y el terminal de la batería.
- Pulso de corriente – Una breve descarga de alta corriente (milisegundos) fluye a través de los metales.
- Fusión localizada – El calor generado en el punto de contacto fusiona los metales.
- Solidificación – Los metales se enfrían rápidamente, formando una soldadura segura.
Este método evita daños en la batería (el calor excesivo degrada las celdas de iones de litio) y garantiza conexiones de baja resistencia críticas para los paquetes de baterías de alto rendimiento.
2. Dentro de una soldadora puntual de batería: componentes clave y sus funciones
La eficiencia de una soldadora por puntos de batería depende de su diseño interno. Esto es lo que hace que funcione:
Componentes clave:
- Banco de condensadores – Almacena y libera pulsos de alta energía (por ejemplo, 1000+ amperios) para soldar.
- Circuito de control – Gestiona la duración/corriente del pulso (ajustable para el grosor del material).
- Electrodos de cobre – Corriente de conducta; Las puntas puntiagudas concentran el calor para soldaduras precisas.
- Mecanismo de disparo – Activa la soldadura (pedal o pulsador de mano).
- Fuente de alimentación – Carga condensadores (a menudo entrada de 12 V a 24 V).
¿Por qué son importantes?: Los condensadores de mal tamaño o los electrodos corroídos conducen a soldaduras débiles. Por ejemplo, los paquetes de baterías de litio requieren pulsos de <10 ms para evitar daños térmicos, una característica garantizada por el tablero de control.
3. Por qué las tiras de níquel se usan comúnmente en la soldadura por puntos de batería
Las tiras de níquel dominan la soldadura de baterías debido a las propiedades de su material:
Ventajas del níquel:
- Baja resistencia – Minimiza la pérdida de energía en aplicaciones de alta corriente (por ejemplo, baterías de vehículos eléctricos).
- Resistencia a la oxidación – A diferencia del cobre, el níquel no se corroe rápidamente, lo que garantiza conexiones estables.
- Ductilidad – Fácil de doblar sin agrietarse, ideal para diseños de paquetes flexibles.
Nota: Se prefiere el níquel puro (Ni200) al acero niquelado para aplicaciones críticas, ya que la mayor resistencia del acero puede generar un exceso de calor.
4. Soldadura por puntos en dispositivos electrónicos portátiles: teléfonos, bancos de energía y más
Desde teléfonos inteligentes hasta dispositivos médicos, la soldadura por puntos garantiza conexiones de batería confiables.
Aplicación paso a paso en electrónica:
- Disposición de las células – Alinear celdas de iones de litio en configuraciones serie/paralelo.
- Colocación de tiras de níquel – Coloque las tiras sobre los terminales (ánodo/cátodo).
- Soldadura – Utilice soldadores de micropuntos (pulsos de ↓5 ms) para fijar las tiras.
- Ensayo – Comprobar la resistencia de la soldadura y la continuidad eléctrica.
¿Por qué la soldadura por puntos?
- Precisión: Evita derrames de soldadura que podrían provocar un cortocircuito en pequeñas placas de circuito impreso.
- Seguridad: Sin humos de fundente/plomo, fundamental para dispositivos sellados como los auriculares inalámbricos.
Ejemplo: Los fabricantes de bancos de energía utilizan soldadores por puntos automatizados para ensamblar miles de celdas 18650 diariamente con una calidad constante.
5. ¿Cuáles son las consideraciones de seguridad clave en el área de trabajo de soldadura por puntos?
La soldadura por puntos implica altas corrientes y calor, por lo que las medidas de seguridad adecuadas son fundamentales para evitar accidentes.
Prácticas de seguridad esenciales:
- Seguridad eléctrica – Asegure la conexión a tierra adecuada de la soldadora para evitar golpes.
- Prevención de incendios – Mantenga alejados los materiales inflamables; Tenga a mano un extintor de incendios de clase D (para incendios de metales).
- Ventilación – Trabaje en un área bien ventilada para evitar inhalar los humos de los metales calientes.
-
Equipo de protección personal (EPP) –Llevar:
- Guantes resistentes al calor
- Gafas de seguridad (las chispas pueden volar)
- Calzado no conductor
Por qué es importante: Las baterías de litio pueden encenderse si se sobrecalientan, y la soldadura de alta corriente presenta peligros eléctricos. Un espacio de trabajo controlado minimiza los riesgos.
6. Cómo probar la resistencia de la soldadura por puntos en la producción de paquetes de baterías
Las soldaduras débiles conducen a alta resistencia, sobrecalentamiento o falla de la batería. Así es como los fabricantes garantizan la calidad.
Pruebas de soldadura paso a paso:
- Inspección visual – Compruebe si hay marcas de soldadura redondas y consistentes (sin grietas ni decoloración).
- Prueba de pelado – Sujete la tira de níquel con unos alicates y despéguela hacia atrás. Una buena soldadura debe rasgar el metal, no desprenderse limpiamente.
- Prueba de tracción – Utilice un medidor de fuerza para medir la resistencia (≥50N es típico para tiras de níquel de 0,15 mm).
- Análisis microscópico (opcional) – Inspeccione las secciones transversales para verificar la profundidad de fusión adecuada (común en el control de calidad de la batería EV).
Por qué son importantes las pruebas: Las soldaduras débiles aumentan la resistencia, lo que provoca pérdida de energía y una posible fuga térmica en aplicaciones de alta potencia.
7. ¿Cuáles son las precauciones de seguridad críticas al operar una soldadora puntual de batería?
El uso inadecuado de una soldadora por puntos puede dañar las baterías o causar lesiones. Siga estas precauciones:
Medidas clave de seguridad:
-
Comprobaciones previas a la soldadura:
- Verifique la alineación de los electrodos (las puntas desalineadas causan soldaduras débiles).
- Asegúrese de que los condensadores estén completamente cargados para obtener una potencia de salida constante.
-
Durante la soldadura:
- Nunca toque los electrodos mientras dispara (riesgo de quemaduras o descargas eléctricas).
- Evite soldar cerca de las rejillas de ventilación de la batería (el calor puede provocar fugas).
-
Post-soldadura:
- Deje que la soldadora se enfríe entre ciclos para evitar el sobrecalentamiento.
- Inspeccione las soldaduras antes de manipular el paquete de baterías.
Nota crítica: Las celdas de iones de litio nunca deben superar los 80 °C durante la soldadura: los termómetros infrarrojos ayudan a controlar la temperatura.
8. Lista de verificación de mantenimiento regular para soldadores por puntos de batería
Una soldadora por puntos bien mantenida garantiza un rendimiento constante y longevidad.
Tareas de mantenimiento (semanal/mensual):
-
Cuidado de los electrodos:
- Limpie la oxidación de las puntas de cobre con un cepillo de alambre.
- Reemplace los electrodos desgastados o picados (un contacto deficiente debilita las soldaduras).
-
Comprobación de condensadores:
- Pruebe los ciclos de carga/descarga adecuados (los condensadores débiles reducen la potencia de soldadura).
-
Inspección de cables y conexiones:
- Apriete los terminales sueltos para evitar la acumulación de resistencia.
- Compruebe si hay cables deshilachados o daños en el aislamiento.
-
Lubricación (si corresponde):
- Aplique grasa dieléctrica a las piezas móviles (por ejemplo, las bisagras del pedal).
Por qué es importante el mantenimiento: Los electrodos sucios o los condensadores degradados conducen a soldaduras inconsistentes, lo que aumenta las tasas de fallas en la producción.
Esta guía detallada proporciona una visión en profundidad de la soldadora por puntos de batería, una herramienta crítica para crear conexiones de batería robustas. Comenzamos explicando su principio de funcionamiento, que implica el uso de pulsos de alta corriente para fundir y fusionar metales en el punto de contacto, asegurando una unión fuerte sin sobrecalentar la batería. A continuación, exploramos los componentes clave, como el banco de condensadores, el circuito de control y los electrodos de cobre, que hacen que la soldadura por puntos sea precisa y eficiente. El blog también destaca las ventajas de utilizar tiras de níquel por su baja resistencia y durabilidad. Se discuten las aplicaciones prácticas en electrónica portátil, enfatizando los beneficios de precisión y seguridad de la soldadura por puntos sobre la soldadura tradicional. Se cubren las consideraciones de seguridad y los consejos de mantenimiento para garantizar que los usuarios puedan operar estas herramientas de manera efectiva y segura. Ya sea que sea un aficionado o un profesional, esta guía ofrece información valiosa para maximizar el potencial de los soldadores por puntos de batería.
