Cuando se trata de ensamblar o reparar baterías de litio, la soldadora por puntos para baterías de litio cambia las reglas del juego. Esta herramienta especializada ofrece una precisión y seguridad incomparables, lo que la convierte en imprescindible tanto para los entusiastas del bricolaje como para los fabricantes industriales. En este blog, exploraremos todo lo que necesita saber sobre la soldadura por puntos para baterías de litio, desde sus características clave y principios de funcionamiento hasta consejos prácticos para optimizar su proceso y garantizar resultados de alta calidad.

¿Qué es una soldadora por puntos para baterías de litio?

Un soldador por puntos para baterías de litio es un dispositivo especializado diseñado para unir lengüetas metálicas delgadas a las celdas de la batería utilizando calor localizado generado por resistencia eléctrica. A diferencia de la soldadura tradicional, la soldadura por puntos evita el sobrecalentamiento, que puede dañar las celdas sensibles de iones de litio.

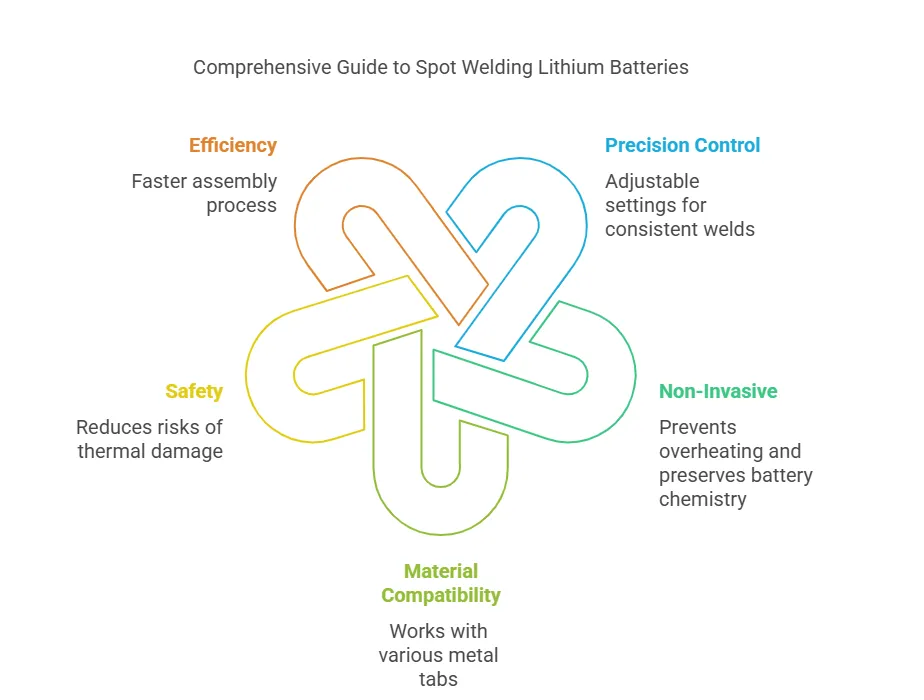

Características principales:

• Control de precisión: La corriente ajustable y la duración del pulso garantizan una calidad de soldadura constante.
• No invasivo: Sin llama directa ni calor excesivo, lo que preserva la química de la batería.
• Compatibilidad de materiales: Funciona con lengüetas de níquel, cobre o aluminio.

¿Por qué usarlo?
La soldadura de las baterías de litio corre el riesgo de sufrir daños térmicos, lo que provoca fugas o reduce su vida útil. La soldadura por puntos ofrece una alternativa más segura y rápida para los paquetes de baterías de bricolaje o la producción industrial.

¿Cómo funciona una soldadora por puntos con batería de litio? (Estructura y flujo de trabajo)

Estructura:

1. Fuente de alimentación: Suministra pulsos de alta corriente (por ejemplo, sistemas basados en condensadores o CA/CC).
2. Electrodos: Las puntas de aleación de cobre concentran la corriente en el área de soldadura.
3. Unidad de control: Establece la temporización/corriente (por ejemplo, microcontrolador o circuitos analógicos).

Flujo de trabajo paso a paso:

1. Preparar los materiales: Limpie los terminales de la batería y las lengüetas metálicas.
2. Electrodos de posición: Alinee las pestañas sobre los terminales de la celda.
3. Activar pulso: Una ráfaga de corriente de 1 a 10 ms funde los metales localmente, formando un enlace.
4. Inspeccionar la soldadura: Compruebe la fuerza de adherencia y la decoloración mínima.

Consejo profesional: Para superficies irregulares, use una prensa neumática para asegurar el contacto con el electrodo.

¿Por qué utilizar la soldadura por puntos para baterías de litio? (Principio de funcionamiento)

La soldadura por puntos se basa en Calefacción Joule: la resistencia eléctrica genera calor en el punto de contacto entre dos metales. He aquí por qué es ideal para las baterías de litio:

• Baja exposición al calor: La energía se limita al punto de soldadura (<150 °C), evitando daños en la célula.
• Velocidad: Cada soldadura tarda milisegundos, lo que es adecuado para la producción en masa.
• Lazos fuertes: Crea fusión intermetálica sin materiales de relleno.

Física detrás:
Calor (H) = I² × R × t
Dónde:

• Yo = Corriente (A)
• R = Resistencia de contacto (Ω)
• t = Duración del pulso (s)

Nota: Las tiras delgadas de níquel (0,1-0,2 mm) requieren ~500 A durante 3 ms.

¿Dónde se utilizan los soldadores por puntos de batería de litio? (Ámbito de aplicación)

Los soldadores por puntos cumplen diversas funciones en la industria de las baterías de litio:

1. Electrónica de consumo:
   • Montaje de paquetes de baterías de teléfonos inteligentes / tabletas.
   • Reparación de baterías de herramientas eléctricas (por ejemplo, pilas 18650).
2. Vehículos eléctricos (EV):
   • Conexión de celdas en módulos de batería estilo Tesla.
3. Almacenamiento de energía:
   • Construcción de bancos LiFePO4 a gran escala para sistemas solares.
4. Proyectos de bricolaje:
   • Baterías personalizadas para bicicletas eléctricas o estaciones de energía portátiles.

Modelos industriales vs. modelos aficionados:

Característica	Industrial	Aficionado
Capacidad actual	1000–2000A	200–800A
Automatización	Integración de brazo robótico	Gatillo manual

¿Cómo optimizar las condiciones de soldadura por puntos? (Requisitos ambientales)

Condiciones ideales para soldaduras consistentes:

• Temperatura: 15–25°C (la baja humedad evita la oxidación).
• Preparación de materiales:
  • Desengrasar las superficies con alcohol.
  • Use papel de lija para eliminar las capas de óxido (si es necesario).

Solución de problemas comunes:

• ¿Soldaduras débiles? ↑ Electrodos actuales o limpios.
• ¿Pestañas quemadas? ↓ Duración del pulso.
• ¿Chispas? Compruebe la alineación de los electrodos.

La seguridad es lo primero:

• Use guantes aislantes.
• Trabaje en un área bien ventilada (puede formarse ozono).

¿Cómo probar y garantizar la calidad en la soldadura por puntos de batería de litio?

Por qué es importante el control de calidad:
Las soldaduras deficientes pueden provocar una alta resistencia, sobrecalentamiento o fallas de la batería. Las pruebas garantizan la seguridad y la longevidad.

Controles de calidad clave:

1. Prueba de pelado:
   • Suelde una lengüeta y despéguela a 90°. Una buena soldadura deja material en ambas superficies.
2. Medición de resistencia:
   • Usa un medidor de miliohmios. Resistencia de soldadura ideal: <2mΩ para tiras de níquel.
3. Inspección visual:
   • Sin grietas, quemaduras ni decoloración alrededor del punto de soldadura.

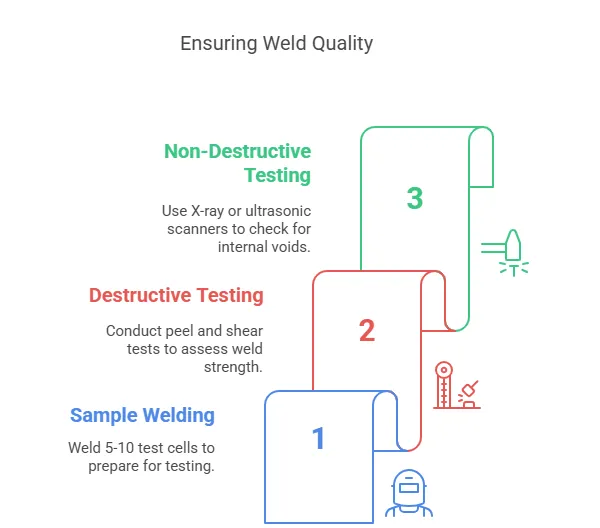

Protocolo de prueba paso a paso:

1. Ejemplo de soldadura: Suelde de 5 a 10 celdas de prueba antes de la producción completa.
2. Destructivos: Sacrifique las muestras para las pruebas de pelado/cizallamiento.
3. Ensayos no destructivos:
   • Escáneres de rayos X (industriales) o ultrasónicos para vacíos internos.

Defectos comunes y correcciones:

Defecto	Causa	Solución
Enlace débil	Baja corriente	↑ Energía de pulso
Quemado	Calor excesivo	↓ Duración o corriente

¿Qué precauciones de seguridad son vitales al soldar por puntos baterías de litio?

Por qué las precauciones son críticas:
Las baterías de litio son volátiles; La soldadura incorrecta corre el riesgo de incendios o explosiones.

Medidas de seguridad esenciales:

• Protección Personal:
  • Use guantes y gafas aislantes.
  • Evite la ropa sintética (se derrite fácilmente).
• Configuración del espacio de trabajo:
  • Superficie ignífuga (cerámica/acero).
  • Mantenga un extintor de incendios de clase D cerca.
• Manejo de la batería:
  • Nunca suelde celdas completamente cargadas (50% SOC es más seguro).
  • Aísle los terminales adyacentes para evitar cortocircuitos.

Soldadura segura paso a paso:

1. Comprobaciones previas a la soldadura:
   • Verifique que no haya daño celular (hinchazón/fugas).
   • Asegúrese de que las pestañas estén limpias y libres de óxido.
2. Durante la soldadura:
   • Utilice la corriente mínima necesaria.
   • Permitir el enfriamiento entre soldaduras.
3. Post-soldadura:
   • Verifique la integridad de cada soldadura.
   • Guarde las baterías en un recipiente no conductor.

Consejo profesional: Para mayor seguridad, suelde una campana extractora para dispersar el ozono.

¿Cómo mantener su soldadora por puntos de batería de litio para su longevidad?

Por qué es importante el mantenimiento:
La negligencia conduce a soldaduras inconsistentes, fallas en el equipo o peligros de seguridad.

Lista de verificación de cuidados de rutina:

• Diario:
  • Limpie las puntas de los electrodos con un cepillo de latón.
  • Inspeccione los cables para ver si están deshilachados.
• Semanal:
  • Calibrar la salida de corriente (use una pinza amperimétrica).
  • Apriete las conexiones sueltas.
• Mensual:
  • Reemplace los electrodos desgastados.
  • Lubrique las partes móviles (si corresponde).

Solución de problemas comunes:

• ¿Soldaduras inconsistentes?
  • Causa: Electrodos sucios.
  • Corrección: Pula las puntas o reemplázalas.
• ¿Sobrecalentamiento de la máquina?
  • Causa: Ciclo de trabajo excesivo.
  • Corrección: Siga los períodos de descanso del fabricante.

Guía de cuidado de los electrodos:

1. Material: Utilice tungsteno puro o aleación de cobre-cromo.
2. Forma: Muele las puntas hasta obtener una punta afilada para mayor precisión.
3. Reemplazo: Cambie cuando las picaduras superen los 0,5 mm de profundidad.

¿Cómo elegir la soldadora por puntos adecuada para baterías de litio? (Guía de compra)

Criterios clave de selección:

1. Tipo de energía:
   • Capacitivo: Lo mejor para pestañas finas (0,1-0,3 mm), apto para bricolaje.
   • AC/DC Industrial: Maneja lengüetas gruesas (0,5 mm +), para trabajos de alto volumen.
2. Rango de corriente:
   • 300–800A para aficionados (celdas 18650/21700).
   • 1000A+ para baterías de grado EV.
3. Control de pulso:
   • Busque tiempos ajustables (de 1 a 20 ms) y modos de pulso múltiple.

Proceso de compra paso a paso:

1. Definir necesidades:
   • Tipo de batería (Li-ion/LiFePO4), espesor de la pestaña, volumen de producción.
2. Comparar características:
   • Priorice la seguridad (protección contra sobrecargas) sobre el precio.
3. Pruebe antes de comprar:
   • Solicite una demostración de la consistencia de la soldadura.

Compensaciones entre costo y rendimiento:

Rango de presupuesto	Lo mejor para	Limitaciones
100–100–300	Reparaciones de bricolaje	Solo pestañas finas
500–500–2000	Producción a pequeña escala	Automatización limitada
$3000+	Líneas industriales	Alto costo inicial

¿Cómo está transformando la automatización la soldadura por puntos de batería de litio?

¿Por qué automatizar?
La soldadura manual es lenta (5-10 soldaduras/minuto) frente a los sistemas robóticos (50-100 viras/minuto).

Tendencias actuales:

1. Brazos robóticos:
   • Robots de 6 ejes con sistemas de visión para una alineación precisa de las pestañas.
2. Control de calidad de IA:
   • Las cámaras en tiempo real detectan defectos mediante el aprendizaje automático.
3. Sistemas modulares:
   • Los soldadores plug-and-play se integran con las líneas de producción existentes.

Pasos de implementación para fábricas:

1. Evalúe el flujo de trabajo:
   • Identifique los cuellos de botella (por ejemplo, corte de lengüetas frente a soldadura).
2. Pruebas piloto:
   • Ejecute un pequeño lote automatizado para validar el retorno de la inversión.
3. Escalado:
   • Implemente robots colaborativos (cobots) para líneas híbridas hombre-máquina.

Ventajas basadas en datos:

• Consistencia: 99,9% de repetibilidad de la soldadura.
• Trazabilidad: Cada soldadura se registra para auditorías de control de calidad.

La soldadora por puntos para baterías de litio es una herramienta vital en el ensamblaje y reparación de baterías modernas. A diferencia de la soldadura tradicional, la soldadura por puntos proporciona un método más seguro, rápido y confiable para conectar pestañas de metal a celdas de batería de litio. Esta guía completa cubre las características esenciales de los soldadores por puntos, como el control de precisión y la compatibilidad de materiales, y explica cómo funcionan a través de la generación de calor localizada y el control preciso de la corriente. También profundizamos en la amplia gama de aplicaciones, desde electrónica de consumo y vehículos eléctricos hasta proyectos de bricolaje, y brindamos asesoramiento detallado sobre la optimización de las condiciones de soldadura, el mantenimiento de su equipo y la garantía de la seguridad. Ya sea que sea un aficionado o un profesional de la industria, esta guía lo ayudará a dominar el arte de la soldadura por puntos para baterías de litio y lograr resultados consistentes y de alta calidad.
