Vous êtes-vous déjà demandé comment votre smartphone ou votre véhicule électrique reste chargé ? La réponse réside dans la technologie remarquable des batteries lithium-ion. Ces centrales compactes sont partout, mais comprendre comment elles fonctionnent peut changer la donne. Dans ce blog, nous allons explorer le fonctionnement interne des batteries lithium-ion, de leurs composants clés aux processus complexes de charge et de décharge. Que vous soyez un lecteur féru de technologie ou simplement curieux de connaître la science derrière vos appareils de tous les jours, rejoignez-nous pour découvrir les secrets de ces sources d’énergie essentielles.
Qu’est-ce qu’une batterie lithium-ion ?
Une batterie lithium-ion (Li-ion) est une source d’énergie rechargeable qui stocke de l’énergie grâce au mouvement des ions lithium entre les électrodes. Contrairement aux batteries jetables, les batteries Li-ion peuvent subir des centaines de cycles de charge/décharge, ce qui les rend idéales pour l’électronique, les véhicules électriques (VE) et le stockage d’énergie renouvelable.

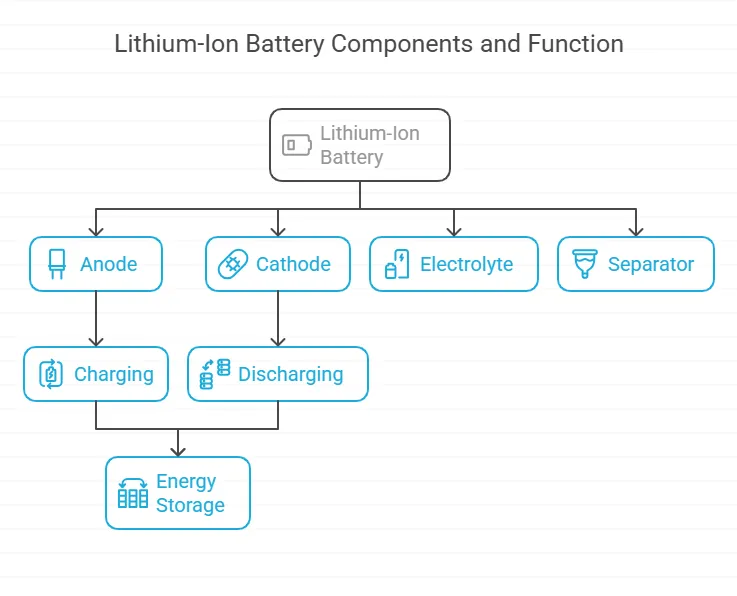

Composants clés :
- Anode (électrode négative) : Généralement fabriqué en graphite, il stocke les ions lithium pendant la charge.
- Cathode (électrode positive) : Composé d’oxydes de lithium métal (par exemple, l’oxyde de lithium et de cobalt), il reçoit des ions lors de la décharge.
- Électrolyte: Un milieu liquide ou gel qui permet le mouvement des ions entre les électrodes.
- Séparateur: Une membrane poreuse empêchant les courts-circuits en gardant les électrodes séparées.
Pourquoi le lithium ?
Le lithium est le métal le plus léger et très réactif, ce qui permet une densité d’énergie élevée (plus de puissance dans des tailles compactes).

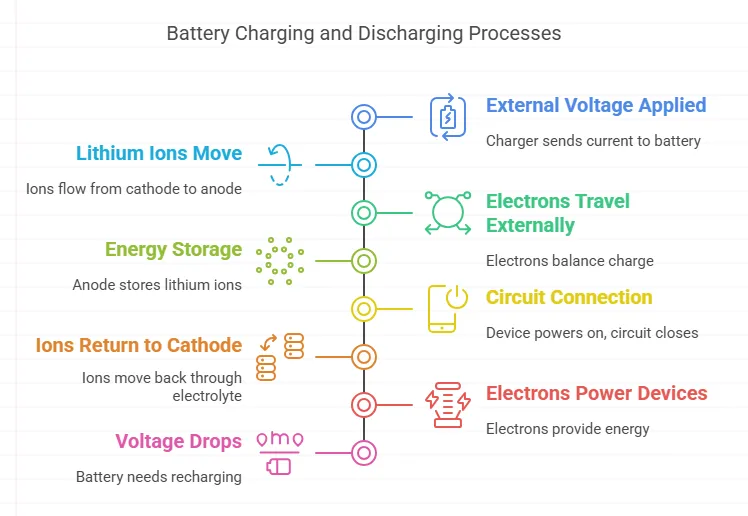

Processus étape par étape : comment les batteries lithium-ion se chargent et se déchargent
Les batteries Li-ion fonctionnent par des réactions électrochimiques réversibles. Voici comment ils fonctionnent :
Processus de charge
- Tension externe appliquée : Un chargeur envoie du courant à la batterie.
- Les ions lithium se déplacent : Les ions circulent de la cathode à l’anode à travers l’électrolyte.
- Les électrons voyagent vers l’extérieur : Les électrons se déplacent dans le circuit pour équilibrer la charge.
- Stockage de l’énergie: L’anode stocke les ions lithium ; La tension de la batterie augmente.
Processus de déchargement
- Connexion du circuit : Lorsqu’un appareil est alimenté (par exemple, un téléphone), le circuit se ferme.
- Les ions retournent à la cathode : Les ions lithium retournent à travers l’électrolyte.
- Dispositifs d’alimentation des électrons : Les électrons circulent dans le circuit, fournissant de l’énergie.
- Chutes de tension : Au fur et à mesure que les ions s’épuisent, la batterie finit par avoir besoin d’être rechargée.
Note clé : La surcharge/décharge dégrade les batteries, de sorte que les circuits intégrés (BMS) régulent la tension.
Comment les ions lithium se déplacent pendant la charge/décharge
Le cœur de la fonctionnalité d’une batterie Li-ion réside dans la migration des ions :
-
Pendant la charge :
- Une source d’alimentation externe force les ions lithium à se détacher de la cathode.
- Les ions traversent l’électrolyte et s’incrustent dans les couches de graphite de l’anode (intercalation).
-
Pendant le déchargement :
- Les ions retournent naturellement à la cathode en raison du potentiel électrochimique.
- Ce flux génère un courant qui alimente les appareils connectés.
Pourquoi le mouvement ionique est important :
- Efficacité : Une perte d’énergie minimale sous forme de chaleur lors du transfert d’ions.
- Sécurité : Les électrolytes stables empêchent les fuites ou les explosions (contrairement aux anciens types de batteries).
Où les batteries lithium-ion sont-elles utilisées ?
Les batteries Li-ion dominent la technologie moderne en raison de leur polyvalence :
Applications courantes :
- Smartphones et ordinateurs portables : Taille compacte et longue durée de vie.
- Véhicules électriques (VE) : Densité d’énergie élevée pour des portées plus longues.
- Outils électriques : Fournir des rafales d’énergie élevées pour les moteurs.
- Systèmes de stockage d’énergie : Stocker l’énergie solaire/éolienne pour les réseaux.
Utilisations émergentes :
- Dispositifs médicaux (p. ex., concentrateurs d’oxygène portables).
- Aérospatiale (satellites, drones).
Avantages par rapport aux alternatives :
- Plus léger que les batteries au plomb.
- Pas d'"effet mémoire » (contrairement aux batteries Ni-Cd).
Quelle est la température et l’humidité optimales pour les batteries lithium-ion ?
Les batteries lithium-ion fonctionnent mieux dans des conditions environnementales spécifiques. Les températures extrêmes ou l’humidité peuvent dégrader les performances et la sécurité.
Conditions idéales :
-
Température:
- Plage de fonctionnement : 0 °C à 45 °C (32 °F à 113 °F) pour la charge/décharge.
- Gamme de stockage : 10 °C à 25 °C (50 °F à 77 °F) pour une santé à long terme.
- Humidité: Inférieur à 65 % pour éviter les dommages causés par la corrosion et l’humidité.
Pourquoi la température est importante :
- Temps froid: Ralentit le mouvement des ions, réduisant temporairement la capacité.
- Exposition à la chaleur : Accélère les réactions chimiques, raccourcissant la durée de vie.
- Cas extrêmes : En dessous de -20 °C (-4 °F) ou au-dessus de 60 °C (140 °F) peuvent causer des dommages permanents.
Comment maintenir des conditions optimales :
- Évitez de laisser les appareils dans des voitures chaudes ou à la lumière directe du soleil.
- Stockez les batteries dans des environnements climatisés.

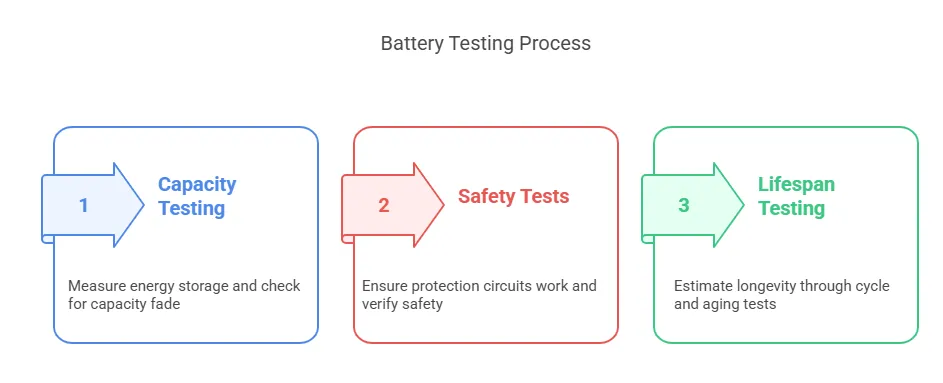

Comment les batteries lithium-ion sont testées pour leur capacité, leur sécurité et leur durée de vie
Les fabricants effectuent des tests rigoureux pour garantir la fiabilité avant que les batteries n’atteignent les consommateurs.
Processus de test étape par étape :
-
Test de capacité :
- Chargez et déchargez complètement la batterie pour mesurer le stockage d’énergie (en mAh ou Wh).
- Les cycles répétés vérifient la capacité s’estompent avec le temps.
-
Tests de sécurité :
- Surcharge/Décharge excessive : Assure le fonctionnement des circuits de protection.
- Test de court-circuit : Vérifie qu’aucun incendie ou explosion ne s’est produit.
- Écrasement et perforation : Simule des scénarios de dommages physiques.
-
Test de durée de vie :
- Tests de cycle (par exemple, 500+ cycles de charge/décharge) pour estimer la longévité.
- Les tests de vieillissement à haute température simulent des années d’utilisation en quelques semaines.
Pourquoi les tests sont essentiels :
- Empêche les défaillances lors d’une utilisation dans le monde réel (par exemple, les VE, les dispositifs médicaux).
- Assure la conformité aux normes internationales (UN 38.3, IEC 62133).
Ce qu’il faut éviter lors de l’utilisation de batteries lithium-ion
Une mauvaise utilisation peut endommager les batteries ou présenter des risques pour la sécurité.
Principaux risques et solutions :
-
Surcharge:
- Pourquoi mauvais : Provoque une surchauffe et une dégradation de l’électrolyte.
- Réparer: Utilisez des chargeurs avec arrêt automatique ou un BMS (Battery Management System) intelligent.
-
Décharge profonde :
- Pourquoi mauvais : Une vidange inférieure à 2,5 V/cellule peut réduire la capacité de façon permanente.
- Réparer: Rechargez avant d’atteindre 20 % de capacité.
-
Températures extrêmes :
- Pourquoi mauvais : La chaleur dégrade les cellules ; Le froid ralentit les performances.
- Réparer: Conservez les appareils dans des endroits ombragés et ventilés.
-
Dommages physiques :
- Pourquoi mauvais : Les crevaisons peuvent entraîner un emballement thermique (incendies).
- Réparer: Manipulez les batteries avec précaution ; Évitez les chutes/écrasements.
Comment stocker les batteries lithium-ion lorsqu’elles ne sont pas utilisées
Un stockage approprié prolonge la durée de vie de la batterie et prévient les dangers.
Guide de stockage étape par étape :
- Niveau de charge : Magasinez chez 40–60% charge pour minimiser le stress sur les cellules.
- Température: Choisissez un endroit frais et sec (10-25°C / 50-77°F).
- Contrôle de l’humidité : Utilisez des contenants hermétiques avec des packs de gel de silice si nécessaire.
-
Stockage à long terme :
- Revérifier les frais tous les 3 à 6 mois ; recharge à 50 % si elle est inférieure à 20 %.
- Evitez de stocker dans des contenants métalliques (risque de courts-circuits).
Pourquoi un bon stockage est important :
- Empêche la perte de capacité due à l’autodécharge.
- Réduit les risques de gonflement ou de fuite.
