La soudeuse par points à batterie au lithium est devenue un outil essentiel dans la technologie moderne des batteries, offrant une précision et une fiabilité inégalées pour l’assemblage de composants délicats. Que vous assembliez des batteries pour des véhicules électriques, que vous répariez des appareils électroniques grand public ou que vous travailliez sur des projets de bricolage, il est crucial de comprendre comment utiliser efficacement une soudeuse par points à batterie au lithium. Ce guide complet vous guidera à travers tout ce que vous devez savoir, des principales caractéristiques et principes de fonctionnement aux précautions de sécurité et aux conseils d’entretien. Découvrez comment cet appareil spécialisé garantit des connexions solides et sans contamination tout en protégeant les cellules lithium-ion sensibles. Plongeons dans le monde du soudage par points des batteries au lithium !
Qu’est-ce qu’un soudeur à batterie au lithium ?
Une soudeuse par points à batterie au lithium est un appareil spécialisé conçu pour assembler de fines feuilles de métal ou des languettes de batterie en utilisant la chaleur localisée générée par la résistance électrique. Contrairement au soudage traditionnel, il crée des impulsions précises à courant élevé pour fusionner les matériaux sans dommages thermiques excessifs, ce qui est essentiel pour les assemblages de batteries lithium-ion sensibles.

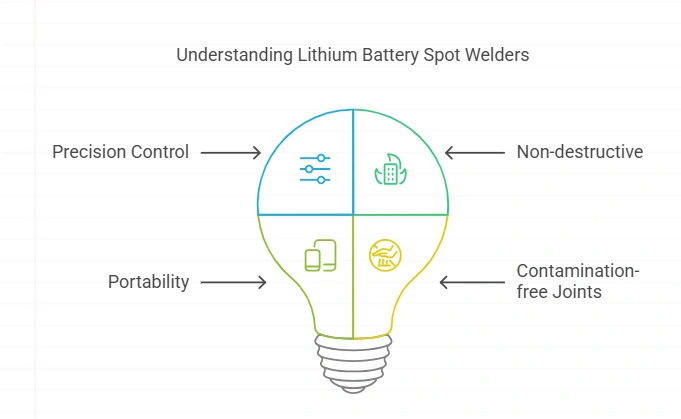

Caractéristiques principales :
- Contrôle de précision : Durée de courant/impulsion réglable pour les bandes de nickel minces (0,1 à 0,3 mm).
- Non destructif : Minimise l’impact thermique sur les cellules de la batterie.
- Portabilité: Les modèles portables sont courants pour les tâches de bricolage ou de réparation.
Pourquoi c’est unique :
Les batteries au lithium nécessitent des joints sans contamination pour éviter la surchauffe. Les soudeuses par points éliminent les risques de soudure (corrosion des flux, joints froids) en pressant les électrodes directement sur les métaux, assurant ainsi des liaisons à faible résistance.
Explication de la structure et du flux de travail du soudeur par points par batterie au lithium
Composants de base :
- Alimentation: Délivre des impulsions de 500 à 2000 A (à condensateur ou à onduleur).
- Électrodes: Les pinces/stylos en cuivre conduisent le courant vers la pièce.
- Contrôleur: Le microprocesseur régule la largeur d’impulsion (1 à 10 ms).
- Pédale : Active le soudage les mains libres.
Flux de travail étape par étape :
- Préparer les matériaux : Nettoyez les languettes de batterie/bandes de nickel.
- Définir les paramètres : Ajustez l’ampérage/l’impulsion en fonction de l’épaisseur du métal.
- Positionner les électrodes : Fixez les bandes sur la borne de la batterie.
- Impulsion de déclenchement : Le courant fait fondre les métaux, formant une pépite.
- Inspecter la soudure : Vérifiez que les joints sont uniformes et sans bulles.
Note de sécurité : Portez toujours des gants isolants et travaillez dans un environnement sec pour éviter les courts-circuits.
Comment fonctionne une soudeuse par points à batterie au lithium ? – Aperçu des principes de fonctionnement
Le soudage par points des batteries au lithium s’appuie sur Chauffage par effet Joule:
-
Génération de chaleur par résistance :
- Un courant élevé circule à travers des métaux qui se chevauchent (par exemple, le nickel et la borne de la batterie).
- La résistance de contact à l’interface génère de la chaleur (500–1000°C).
-
Formation de pépites :
- Les métaux fondent localement et fusionnent en un joint solide.
- La pression de l’électrode (5-20N) assure une liaison uniforme.
Pourquoi le courant pulsé ?
Des impulsions courtes (≤10 ms) empêchent une diffusion excessive de la chaleur, protégeant ainsi la chimie interne des piles au lithium.
Exemples de paramètres :
- Bande de nickel de 0,15 mm : 800 A, impulsion de 3 ms.
- Languette en acier de 0,2 mm : 1200A, impulsion de 5 ms.
Applications courantes des soudeuses par points de batterie au lithium
Où il est utilisé :
-
Assemblage de la batterie :
- Véhicules électriques (VE), drones, outils électriques.
- Liaison de cellules 18650/21700 en série/parallèle.
-
Électronique grand public :
- Réparation des languettes de batterie du smartphone/tablette.
-
Stockage de l’énergie renouvelable :
- Maintenance du parc de batteries solaires.
Pourquoi le soudage par points ?
- Vitesse: 0,5 à 2 secondes par soudure.
- Fiabilité: Conductivité de joint constante par rapport au soudage.
Projets de bricolage :
- Banques d’alimentation personnalisées, batteries de voiture RC.
Exigences d’un environnement de travail idéal pour les soudeuses par points à batterie au lithium
Conditions essentielles :
- Ventilation: Évitez l’accumulation de gaz inflammables (hydrogène provenant des batteries).
- Zone sèche : Humidité <60 % pour éviter les arcs électriques accidentels.
- Surface antistatique : Tapis antistatiques en cas de manipulation de cellules non protégées.
Liste de contrôle de configuration de l’équipement :
- Alimentation stable (220V/110V, mise à la terre).
- Extincteur (classe D pour les feux métalliques).
- Espace de travail organisé pour éviter les courts-circuits d’électrodes.
Équipement de sécurité :
- Gants en Kevlar, lunettes de sécurité.
- Chaussures non conductrices.
Conseil de pro : Calibrez la soudeuse tous les mois à l’aide de bandes de nickel pour assurer des performances optimales.
Comment tester les performances d’une soudeuse par points à batterie au lithium
Pourquoi les tests sont importants :
Une soudeuse par points peu performante peut entraîner des joints faibles, des dommages à la batterie ou des risques pour la sécurité. Des contrôles réguliers garantissent une qualité de soudure constante.
Méthode de test étape par étape :
-
Inspection visuelle :
- Vérifiez que les électrodes ne sont pas usées ou oxydées (les surfaces piquées réduisent l’efficacité).
- Assurez-vous que les câbles et les connexions sont sécurisés.
-
Test de pénétration de la soudure :
- Soudez deux bandes de nickel (0,2 mm d’épaisseur) ensemble.
- Essayez de les décoller - une bonne soudure déchirera le métal et ne se séparera pas au niveau du joint.
-
Vérification de la sortie de courant :
- Utilisez une pince ampèremétrique pour mesurer le courant d’impulsion (doit correspondre aux spécifications du fabricant).
- Un courant incohérent indique des problèmes d’alimentation ou de condensateur.
-
Étalonnage de la durée de l’impulsion :
- Testez différentes largeurs d’impulsion (1 ms à 10 ms) sur de la ferraille.
- Les réglages optimaux ne laissent aucune marque de brûlure mais créent une pépite solide.
Conseil de pro : Enregistrez les résultats des tests pour suivre les tendances des performances au fil du temps.
Normes de qualité pour les soudeuses par points à batterie au lithium : ce qu’il faut rechercher
Indicateurs clés d’un soudeur de haute qualité :
-
Stabilité de sortie :
- Fluctuation du courant de ≤5 % pendant les impulsions (empêche les soudures faibles/défaillantes).
-
Certifications de sécurité :
- Conformité CE, UL ou RoHS (garantit la sécurité électrique).
-
Durabilité:
- Électrodes en cuivre à haute conductivité thermique (résiste à la déformation).
-
Réglage:
- Contrôle précis du temps d’impulsion (incréments de 1 ms) et de l’ampérage.
Signaux d’alarme à éviter :
- Tension à vide > 5V (risque d’endommagement de la batterie).
- Électrodes à corps en plastique (surchauffe rapide).
Références de l’industrie :
- Soudeuses de qualité automobile : 2000A minimum pour les batteries de VE.
- Modèles bricoleurs/amateurs : 800–1500A pour cellules 18650.
Précautions lors de l’utilisation d’une soudeuse par points à pile au lithium
Mesures de sécurité critiques :
-
Protection individuelle :
- Portez des gants et des lunettes isolants (pour éviter les étincelles et les éclaboussures métalliques).
-
Configuration de la zone de travail :
- Gardez les matériaux inflammables à ≥3 pieds de distance.
- Utilisez une table de soudage résistante au feu.
-
Manipulation de la batterie :
- Vérifiez la tension de la cellule avant le soudage (les cellules trop déchargées peuvent évacuer du gaz).
- Ne soudez jamais de piles qui fuient ou qui gonflent.
Fonctionnement en toute sécurité étape par étape :
- Allumez la soudeuse dans un espace sec et ventilé.
- Définir les paramètres avant Placer des électrodes sur du métal.
- Tenez fermement les électrodes pour éviter les arcs électriques.
- Inspectez la cohérence de chaque soudure avant de continuer.
Intervention d’urgence :
- Pour les incendies de batterie : Utilisez un extincteur de classe D ou du sable (jamais d’eau).
Conseils d’entretien et d’entretien pour prolonger la durée de vie de votre soudeuse par points à batterie au lithium
Tâches d’entretien de routine :
-
Quotidien:
- Nettoyez les électrodes avec une brosse en laiton (enlever l’oxydation).
- Vérifiez que l’isolation du câble n’est pas fissurée.
-
Hebdomadaire:
- Serrez toutes les connexions des bornes.
- Calibrez la synchronisation des impulsions à l’aide d’un multimètre.
-
Mensuel:
- Remplacez les électrodes usées (≥la profondeur de la fosse de 0,5 mm réduit l’efficacité).
- Lubrifiez les charnières de la pédale (le cas échéant).
Directives de stockage :
- Conserver dans un récipient scellé avec des packs déshydratants (évite les dommages causés par l’humidité).
- Déchargez complètement les condensateurs s’ils ne sont pas utilisés pendant >1 mois.
Conseil pour économiser :
Utilisez des bandes de nickel pur au lieu de l’acier nickelé, ce qui réduit l’usure des électrodes.
Dépannage des problèmes courants avec les soudeuses par points à batterie au lithium
Problème 1 : Formation de soudure faible/nulle
-
Causes:
- Faible courant de sortie (condensateur/alimentation défectueux).
- Électrodes sales/oxydées.
-
Réparer:
- Testez avec un ampérage plus élevé ; Polir/remplacer les électrodes.
Problème 2 : Étincelles excessives
-
Causes:
- Pression d’électrode lâche.
- Pièce contaminée (huile, saleté).
-
Réparer:
- Augmenter la force de serrage ; Nettoyer les métaux avec de l’alcool.
Problème 3 : Qualité de soudure inégale
-
Causes:
- Fluctuations de tension.
- Épaisseur inégale du matériau.
-
Réparer:
- Stabilisez la puissance d’entrée (utilisez un régulateur de tension).
- Bandes minces à double empilement pour une résistance uniforme.
Tableau de référence rapide :
| Symptôme | Cause probable | Action immédiate |
|---|---|---|
| La machine ne s’allume pas | Fusible | Vérifier/remplacer le fusible 10A |
| Marques métalliques brûlées | Pouls trop long | Réduire la durée de 1 ms |
| Disjoncteur déclenché | Court-circuit | Inspecter le câblage des électrodes |
Cet article fournit un aperçu approfondi de la soudeuse par points de batterie au lithium, un outil spécialisé conçu pour créer des assemblages précis et à faible résistance pour les assemblages de batteries lithium-ion. Nous explorons ses principales caractéristiques, notamment le contrôle de précision, le soudage non destructif et la portabilité, ce qui le rend idéal pour les applications professionnelles et de bricolage. L’article explique les composants de base et le flux de travail étape par étape du soudage par points, en mettant l’accent sur l’importance de la sécurité et d’une configuration appropriée. Nous couvrons également les tests de performance, les indicateurs de qualité et les conseils d’entretien pour garantir que votre soudeuse par points fonctionne de manière fiable et efficace. Que vous assembliez des batteries ou répariez des appareils électroniques, ce guide vous permet d’acquérir les connaissances nécessaires pour maîtriser le soudage par points des batteries au lithium.
