リチウム電池スポット溶接機は、現代の電池技術に不可欠なツールになり、繊細なコンポーネントの接合に比類のない精度と信頼性を提供します。電気自動車用のバッテリーパックの組み立て、家電製品の修理、DIYプロジェクトへの取り組みなど、リチウム電池スポット溶接機を効果的に使用する方法を理解することが重要です。この包括的なガイドでは、主要な機能や動作原理から安全上の注意やメンテナンスのヒントまで、知っておく必要のあるすべてのことを説明します。この専用デバイスが、敏感なリチウムイオン電池を保護しながら、強力で汚染のない接続をどのように保証するかをご覧ください。リチウム電池スポット溶接の世界に飛び込みましょう!
リチウム電池スポット溶接機とは何ですか?
リチウム電池スポット溶接機は、電気抵抗によって発生する局所的な熱を使用して薄い金属シートまたは電池タブを接合するように設計された特殊なデバイスです。従来の溶接とは異なり、精密で高電流のパルスを生成して、過度の熱損傷なしに材料を融合します。これは、敏感なリチウムイオン電池アセンブリにとって重要です。

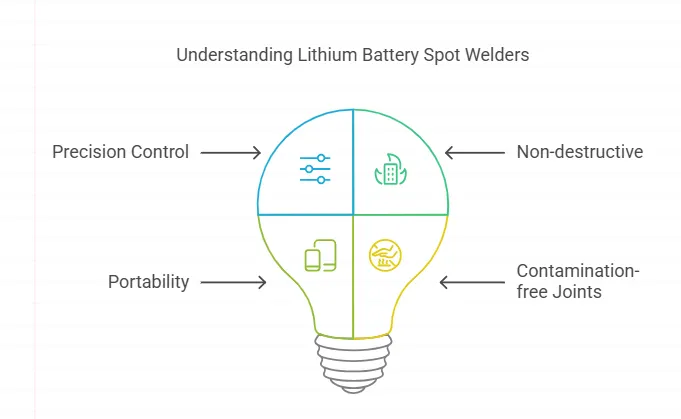

主な機能:
- 精密制御:薄いニッケルストリップ(0.1〜0.3mm)の調整可能な電流/パルス持続時間。
- 非破壊的:バッテリーセルへの熱影響を最小限に抑えます。
- ポータビリティ：ハンドヘルドモデルは、DIYや修理作業によく使用されます。
ユニークな理由:
リチウム電池は、過熱を防ぐために汚染のない接合部が必要です。スポット溶接機は、電極を金属に直接押し付けることにより、はんだのリスク(フラックス腐食、コールドジョイント)を排除し、低抵抗の接続を確保します。
リチウム電池スポット溶接機の構造とワークフローの説明
コアコンポーネント:
- 電源：500〜2000Aのパルスを供給(コンデンサまたはインバータベース)。
- 電極：銅製のトング/ペンはワークピースに電流を流します。
- コントローラ：マイクロプロセッサはパルス幅(1〜10ms)を調整します。
- フットスイッチ/ペダル:溶接をハンズフリーで作動させます。

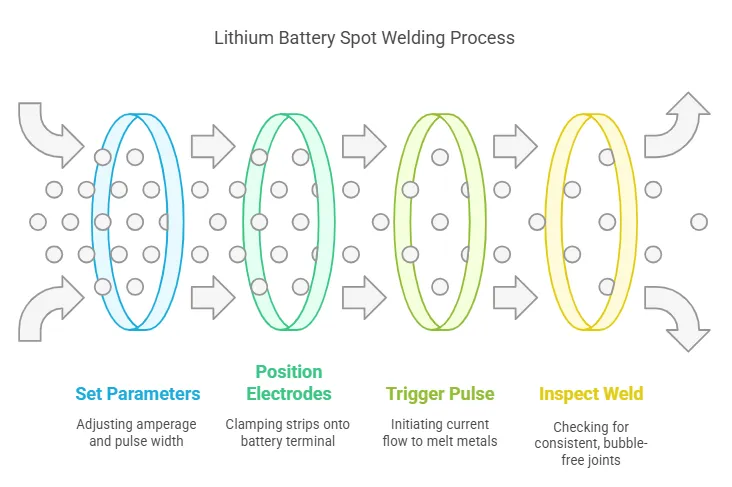

ステップバイステップのワークフロー:
- 材料を準備する:バッテリータブ/ニッケルストリップを清掃します。
- パラメータを設定します。アンペア数/パルスを金属の厚さに基づいて調整します。
- 位置電極:Clamp バッテリー端子にストリップを取り付けます。
- トリガーパルス:電流は金属を溶かし、塊を形成します。
- 溶接部を検査します。一貫性があり、気泡のないジョイントを確認します。
安全上の注意:短絡を避けるために、常に断熱手袋を着用し、乾燥した環境で作業してください。
リチウム電池スポット溶接機はどのように機能しますか?–動作原理の概要
リチウム電池のスポット溶接は、ジュール暖房:
-
抵抗発熱:
- 重なり合う金属(ニッケルや電池端子など)に大電流が流れます。
- 界面での接触抵抗により、熱が発生します(500〜1000°C)。
-
ナゲットフォーメーション:
- 金属は局所的に溶融し、融合して固体の接合部になります。
- 電極圧力(5〜20N)により、均一な接着が保証されます。
なぜパルス電流なのか?
短いパルス(≤10ms)は、過度の熱拡散を防ぎ、リチウム電池の内部化学的性質を保護します。
設定例:
- 0.15mmニッケルストリップ:800A、3msパルス。
- 0.2mmスチールタブ:1200A、5msパルス。
リチウム電池スポット溶接機の一般的な用途
使用される場所:
-
バッテリーパックアセンブリ:
- 電気自動車(EV)、ドローン、電動工具。
- 18650/21700セルを直列/並列でリンクします。
-
家電：
- スマートフォン/タブレットのバッテリータブを修理します。
-
再生可能エネルギー貯蔵:
- 太陽電池バンクのメンテナンス。
なぜスポット溶接なのか?
- 速度：溶接あたり0.5〜2秒。
- 確実：一貫した接合部導電率とはんだ付け。
DIYプロジェクト:
- カスタムパワーバンク、RCカーバッテリーパック。
リチウム電池スポット溶接機の理想的な作業環境要件
必須条件:
- 換気：可燃性ガス(電池からの水素)の蓄積を避けてください。
- ドライエリア:偶発的なアーク放電を防ぐための湿度<60%。
- 静電気防止表面:保護されていない細胞を取り扱う場合は帯電防止マット。
機器セットアップチェックリスト:
- 安定した電源(220V / 110V、接地)。
- 消火器(金属火災のクラスD)。
- 電極のショートを防ぐための整理されたワークスペース。
安全装備:
- ケブラー手袋、安全ゴーグル。
- 非導電性の履物。
プロのヒント:最適なパフォーマンスを確保するために、スクラップニッケルストリップを使用して溶接機を毎月校正します。
リチウム電池スポット溶接機の性能をテストする方法
テストが重要な理由:
性能の低いスポット溶接機は、接合部の弱さ、バッテリーの損傷、または安全上の問題につながる可能性があります。定期的なテストにより、一貫した溶接品質が保証されます。
ステップバイステップのテスト方法:
-
目視検査:
- 電極の摩耗や酸化がないか確認します(表面に穴が開いていると効率が低下します)。
- ケーブルと接続がしっかりしていることを確認してください。
-
溶接溶け込み試験:
- 2つのニッケルストリップ(厚さ0.2mm)を一緒に溶接します。
- それらを剥がそうとします—良好な溶接は金属を引き裂きますが、接合部で分離することはありません。
-
電流出力の検証:
- クランプメータを使用してパルス電流を測定します(メーカーの仕様と一致する必要があります)。
- 電流が安定しない場合は、電源またはコンデンサに問題があることを示します。
-
パルス幅キャリブレーション:
- スクラップメタルでさまざまなパルス幅(1ms〜10ms)をテストします。
- 最適な設定では、焼け跡は残りませんが、しっかりとした塊が作成されます。
プロのヒント:テスト結果をログに記録して、時間の経過に伴うパフォーマンスの傾向を追跡します。

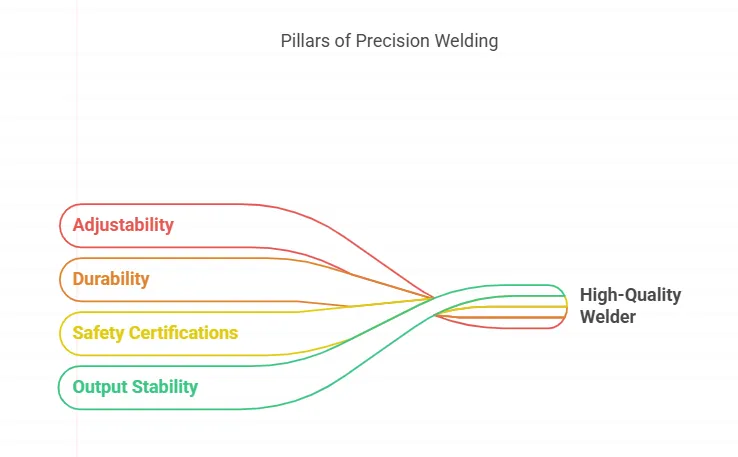

リチウム電池スポット溶接機の品質基準:何を探すべきか
高品質の溶接機の主な指標:
-
出力の安定性:
- パルス中の電流変動≤5%(溶接の弱さ/失敗を防ぎます)。
-
安全認証:
- CE、UL、またはRoHS準拠(電気的安全性を確保)。
-
耐久性：
- 熱伝導率が高い(変形に強い)銅電極。
-
調整：
- パルス時間(1ms刻み)とアンペア数を正確に制御します。
避けるべきレッドフラッグ:
- 無負荷電圧>5V(バッテリーが損傷するリスクがあります)。
- プラスチックボディの電極(すぐに過熱します)。
業界のベンチマーク:
- 自動車グレードの溶接機:EVバッテリーパックで最低2000A。
- DIY/ホビイストモデル:18650セルで800〜1500A。
リチウム電池スポット溶接機を使用する際の注意事項
重要な安全対策:
-
パーソナルプロテクション:
- 断熱手袋とゴーグルを着用してください(火花や金属飛沫を防ぎます)。
-
ワークエリアのセットアップ:
- 可燃物を≥3フィート離してください。
- 耐火性の溶接テーブルを使用してください。
-
バッテリーの取り扱い:
- 溶接する前にセル電圧を確認してください(過放電したセルはガスを排出する可能性があります)。
- 漏れているバッテリーや膨らんだバッテリーは絶対に溶接しないでください。
ステップバイステップの安全操作:
- 乾燥した換気の良い場所で溶接機の電源を入れます。
- パラメータの設定以前は金属の上に電極を配置します。
- アーク放電を避けるために、電極をしっかりと保持します。
- 続行する前に、各溶接の一貫性を検査します。
緊急対応:
- バッテリー火災の場合:クラスDの消火器または砂を使用してください(水は使用しないでください)。
リチウム電池スポット溶接機の寿命を延ばすためのメンテナンスとケアのヒント
定期的なメンテナンスタスク:
-
日毎：
- 真鍮ブラシで電極を清掃します(酸化を取り除きます)。
- ケーブルの絶縁体に亀裂がないか確認してください。
-
ウィークリー：
- すべての端子接続を締めます。
- マルチメータでパルスタイミングを校正します。
-
マンスリー：
- 摩耗した電極を交換します(≥0.5mmのピット深さは効率を低下させます)。
- フットペダルのヒンジに注油します(該当する場合)。
保管ガイドライン:
- 乾燥剤パック付きの密閉容器に保管してください(湿気による損傷を防ぎます)。
- コンデンサを>1か月間使用しない場合は、完全に放電します。
コスト削減のヒント:
ニッケルメッキ鋼の代わりに純ニッケルストリップを使用するため、電極の摩耗が少なくて済みます。
リチウム電池スポット溶接機の一般的な問題のトラブルシューティング
問題1:溶接形成が弱い/ない
-
原因：
- 低電流出力(コンデンサ/電源の故障)。
- 電極が汚れている/酸化している。
-
修理する：
- より高いアンペア数でテストします。電極を研磨/交換します。
課題2:過度の火花
-
原因：
- 電極圧力が緩んでいる。
- 汚染されたワークピース(油、汚れ)。
-
修理する：
- クランプ力を上げます。アルコールで金属をきれいにします。
問題3:溶接品質の一貫性がない
-
原因：
- 電圧変動。
- 材料の厚さが不均一です。
-
修理する：
- 入力電力を安定させます(電圧レギュレーターを使用します)。
- 均一な抵抗のためのダブルスタックの薄いストリップ。
クイックリファレンステーブル:
| 症状 | 考えられる原因 | 即時のアクション |
|---|---|---|
| マシンの電源が入らない | ヒューズが切れた | 10Aヒューズの点検/交換 |
| 焼けた金属の跡 | パルスが長すぎる | 持続時間を1ms短縮 |
| トリップブレーカー | 短絡 | 電極配線の点検 |
この記事では、リチウムイオン電池アセンブリ用の精密で低抵抗のジョイントを作成するために設計された専用ツールであるリチウム電池スポット溶接機について詳しく説明します。精密制御、非破壊溶接、携帯性など、その主要な機能を探り、プロフェッショナルアプリケーションとDIYアプリケーションの両方に最適です。この記事では、スポット溶接のコアコンポーネントと段階的なワークフローについて説明し、安全性と適切なセットアップの重要性を強調しています。また、スポット溶接機が確実かつ効率的に動作することを確認するためのパフォーマンステスト、品質指標、およびメンテナンスのヒントについても説明します。バッテリーパックの組み立てでも電子機器の修理でも、このガイドではリチウム電池のスポット溶接を習得するための知識を身に付けることができます。
