リチウムイオン電池用のスポット溶接機は、高性能エネルギー貯蔵システムの組み立てと保守の方法に革命をもたらしています。これらの専用デバイスは、繊細なバッテリー部品を接合するための正確で効率的かつ安全な方法を提供し、リチウムイオン電池の完全性と寿命を保証します。電気自動車から家電製品まで、信頼性の高い溶接技術の重要性はいくら強調してもし過ぎることはありません。このブログでは、スポット溶接機の仕組み、その重要なアプリケーション、および最新のバッテリー製造におけるパフォーマンスを最適化するためのベストプラクティスについて説明します。
1.リチウムイオン電池用スポット溶接機とは何ですか?
リチウムイオン電池用のスポット溶接機は、制御された熱と圧力を使用して、薄い金属タブ(通常はニッケルまたはアルミニウム)を電池電極に接合するように設計された特殊なデバイスです。従来のはんだ付けとは異なり、スポット溶接は敏感なバッテリー部品への熱損傷を最小限に抑え、安全性と性能を確保します。

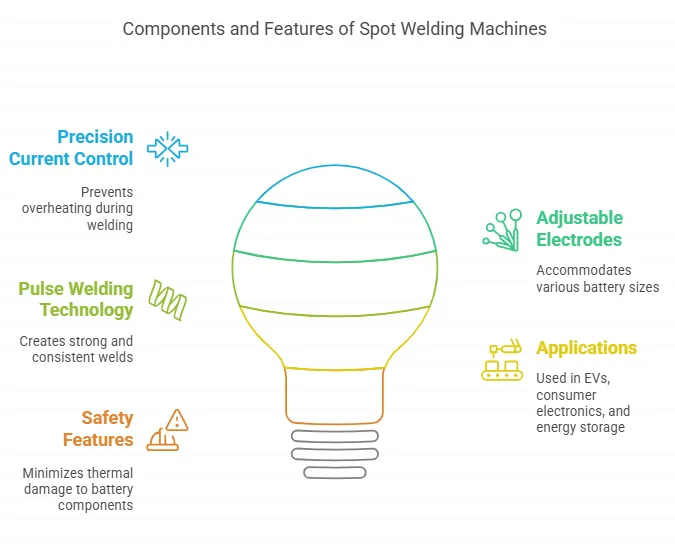

これらの機械は、EV、家電製品、エネルギー貯蔵システムのバッテリー組み立てに広く使用されています。主な機能は次のとおりです。
- 高精度電流制御–過熱を防ぎます。
- 調整可能な電極–さまざまなバッテリーサイズに対応します。
- パルス溶接技術–強力で一貫性のある溶接を作成します。
スポット溶接は、過度の熱を避けることで、リチウムイオン電池の完全性を維持し、漏れや容量損失などのリスクを低減します。

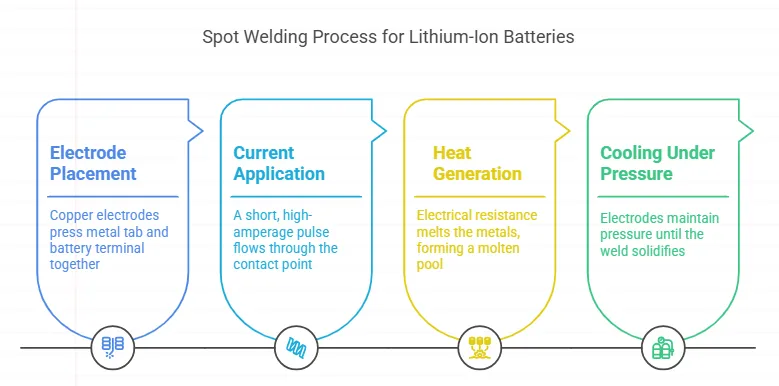

2.スポット溶接機はどのように機能しますか?(ステップバイステップのプロセス)
リチウムイオン電池のスポット溶接機は、局所的な抵抗加熱によって動作します。以下は、簡略化されたワークフローです。
- 電極の配置:2つの銅電極が金属タブとバッテリー端子を一緒に押します。
- 現在のアプリケーション:短い高アンペア数のパルス (通常は 1 〜 10 ミリ秒) が接点を流れます。
- 発熱:電気抵抗により金属が溶け、溶融池が形成されます。
- 圧力下での冷却:電極は、溶接部が固化するまで圧力を維持します。
重要なパラメータ:
- エネルギー(ジュール):現在と時間によって決定されます。
- 電極力:適切な接触を確保します。
- パルスカウント:複数のパルスにより、溶接品質が向上する場合があります。
このプロセスにより、バルクヒーティングが回避されるため、熱に弱いバッテリー材料に最適です。
3. なぜリチウムイオン電池にスポット溶接を使用するのですか?
スポット溶接は、次の理由により、リチウムイオン電池の他の接合方法よりも優れています。
- 安全:フラックスやはんだがないため、化学的リスクがありません。
- 速度:溶接部はミリ秒単位で形成され、生産効率が向上します。
- 確実:強力で低抵抗の接続により、バッテリーの寿命が延びます。
- 材料の柔軟性:ニッケル、アルミニウム、銅のタブで動作します。
従来のはんだ付けは、セルを長時間の熱にさらすことでセルを損傷する可能性がありますが、スポット溶接の精度は、電気自動車などの需要の高いアプリケーションでの故障率を低減します。
4. リチウムイオン電池製造への応用
スポット溶接機は、次の場合に不可欠です。
- セルアセンブリ:角型/パウチセルの電極にタブを取り付けます。
- モジュール/パック生産:複数のセルをバスバーで相互接続します。
- 修理&メンテナンス:セルを傷つけずに故障したタブを交換します。
このテクノロジーに依存している業界には、次のようなものがあります。
✔自動車(EV用バッテリー)
✔家電製品(スマートフォン、ラップトップ)
✔再生可能エネルギー(系統貯蔵システム)
5. スポット溶接機の作業環境を最適化する方法
一貫した溶接品質を確保するには:
環境要因:
- 温度:材料の膨張/収縮を避けるために、15〜30°Cを維持してください。
- 湿度:溶接部での酸化を防ぐために、60%未満に保ちます。
マシンのセットアップ:
- クリーンな電極:銅電極を定期的に研磨して抵抗を減らします。
- キャリブレーション:フォースと現在の設定を毎日確認してください。
- 材料の準備:タブと端子にグリース/酸化物がないことを確認してください。
プロのヒント:重要な溶接部にはアルゴン/窒素シールドガスを使用し、酸化を防止します。

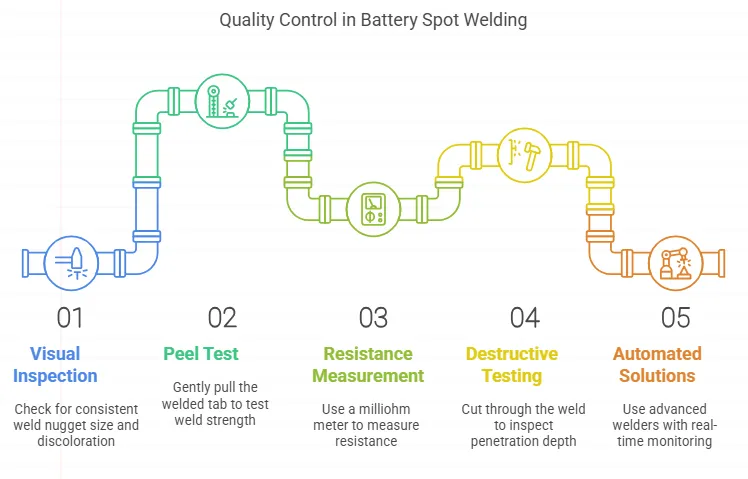

6. バッテリースポット溶接の品質をテストおよび確認する方法
リチウムイオン電池のスポット溶接では、接合部の弱さ、過熱、またはセルの損傷を防ぐために、品質管理が重要です。次に、段階的なテストアプローチを示します。
ステップ1:目視検査
- 溶接ナゲットのサイズが一貫していることを確認します(対称である必要があります)。
- 変色や焦げ跡(過度の熱を示す)を探します。
ステップ2:ピールテスト
- 溶接されたタブをそっと引っ張ります。適切な溶接部は簡単にはがれません。
- 金属が裂けても溶接部が保持されている場合、接合部は強力です。
ステップ3:抵抗測定
- ミリオーム計を使用して、溶接点での抵抗を測定します。
- 高抵抗(>2〜5mΩ)は、接続が不十分であることを示しています。
ステップ4:破壊試験(サンプルベース)
- 溶接部を切断して、溶け込み深さを検査します(材料の厚さの70〜90%である必要があります)。
自動化ソリューション:
- 一部の高度な溶接機は、パルスエネルギーと電極力のリアルタイム監視を統合しています。
7.スポット溶接機を使用する際には、どのような安全上の注意を払う必要がありますか?
スポット溶接には大電流と熱が伴うため、適切な予防措置が不可欠です。
個人の安全:
✔断熱手袋と安全ゴーグルを着用してください。
✔可動部品の近くでゆったりとした衣服は避けてください。
機械の安全性:
- 感電を防ぐために、適切な接地を確保してください。
- 濡れた環境や可燃性の環境で操作しないでください。
バッテリーの安全性:
- 換気の良い場所で作業してください(リチウムイオン電池は過熱すると有毒ガスを放出する可能性があります)。
- 完全に充電されたバッテリーの溶接は避けてください(可能であれば充電を30〜50%に減らしてください)。
緊急時の対応:
- クラスDの消火器を近くに置いてください(金属火災用)。
- 機械が故障した場合は、すぐに電源を切ってください。
8.リチウムイオン電池スポット溶接機を長持ちさせるためにメンテナンスする方法
定期的なメンテナンスにより、一貫したパフォーマンスが保証され、機械の寿命が延びます。
デイリーチェック:
- 真鍮ブラシで電極を清掃し、酸化を取り除きます。
- ケーブルにほつれや接続の緩みがないか調べます。
週次/月次タスク:
- 潤滑:可動部に焼き付き防止グリースを塗布します。
- キャリブレーション:電極の位置合わせと圧力設定を確認します。
- 冷却システム:ファンや冷却フィンにほこりが溜まっていないか確認してください。
ストレージのヒント:
- 乾燥したほこりのない環境で保管してください。
- 腐食を防ぐために機械を覆います。
プロのヒント:ログブックを保管して、メンテナンス履歴を追跡し、摩耗の傾向を特定します。
9.一般的なスポット溶接機の問題とその修正方法
| 発行 | 考えられる原因 | 解決策 |
|---|---|---|
| 溶接が弱い、または一貫性がない | 低電極圧/汚れた接点 | 力を増す/電極をきれいにする |
| 電池にくっつく電極 | 過熱/材料の選択が不十分 | 電流を削減/高品質の銅電極を使用 |
| マシンの電源が入らない | ブレーカーの落ち/配線不良 | 電源の点検/内部ヒューズの点検 |
| 過度のスパーク | 電極の位置ずれ/表面の汚染 | 電極の再調整/溶接エリアの清掃 |
高度なトラブルシューティング:
- 応力下で溶接部に亀裂が生じる場合は、パルス幅を調整します(冷却時間が長くなると役立つ場合があります)。
- パフォーマンスが不安定な場合は、マルチメーターでテストして電力変動を診断します。
10.プロジェクトに適したスポット溶接機を選択する方法
最適な溶接機の選択は、バッテリーの種類と生産ニーズによって異なります。
考慮すべき主な要因:
-
バッテリーの種類:
- スモールセル(18650、ポーチ)→低電力(100〜500A)マシン。
- EVモジュール →産業グレード(1000A +)溶接機。
-
溶接頻度:
- 手動スポット溶接機→時折の修理。
- 大量生産→ フィーダー付き自動化システム。
-
制御機能:
- さまざまな金属の調整可能なパルス数/エネルギー。
- 正確な設定のためのLCDインターフェース。
予算とパフォーマンス:
- エントリーレベル: ~$200–500 (趣味の方におすすめ)
- プロ: $1,000+ (高い再現性をサポート)。
プロのヒント:一括購入する前に、バッテリー材料でマシンをテストしてください。
スポット溶接機は、リチウムイオン電池の製造と保守において重要な役割を果たし、従来のはんだ付け方法に代わる優れた方法を提供します。これらのマシンは、局所的な抵抗加熱と電流と圧力の正確な制御により、敏感なバッテリーコンポーネントへの熱損傷を最小限に抑えながら、強力で低抵抗の接続を作成します。主なアプリケーションには、セルアセンブリ、モジュール製造、および修理プロセスが含まれ、自動車、家電、再生可能エネルギーなどの業界に対応しています。一貫した溶接品質と機械の寿命を確保するためには、最適な作業環境を維持し、定期的なメンテナンスを実施し、安全対策に従うことが不可欠です。このブログでは、適切なスポット溶接機の選択、一般的な問題のトラブルシューティング、効率の最大化に関する包括的なガイドを提供しており、リチウムイオン電池分野の専門家と愛好家の両方にとって貴重なリソースとなっています。
