18650 Soldador por pontos: Dominando a arte da soldagem a ponto por bateria – Taipu Technology

O soldador por pontos 18650 é um divisor de águas para quem trabalha com baterias de íons de lítio. Seja você um entusiasta de bricolage ou um profissional da indústria de baterias, entender como usar essa ferramenta de forma eficaz pode melhorar significativamente seus projetos. Este guia explora os fundamentos das baterias 18650, por que a soldagem a ponto é superior à soldagem e os componentes essenciais de um soldador a ponto confiável. Também o orientaremos no processo passo a passo da soldagem a ponto, destacaremos armadilhas comuns e discutiremos dicas de segurança. Junte-se a nós enquanto mergulhamos no mundo da soldagem a ponto 18650 e desbloqueamos todo o seu potencial.

O que são baterias 18650 e por que usar solda a ponto?

As baterias 18650 são células de íons de lítio amplamente utilizadas em bancos de energia, veículos elétricos e projetos de bricolage devido à sua alta densidade de energia. Ao contrário da solda,Soldagem a pontoé o método preferido para conectar essas baterias porque:

• Previne danos causados pelo calor– A soldagem gera calor prolongado, arriscando danos às células.
• Garante ligações de baixa resistência– A soldagem a ponto cria juntas fortes e consistentes.
• Ideal para produção em massa– Rápido e repetível para montagem de baterias.

Os soldadores por pontos aplicam rajadas curtas e controladas de corrente para fundir tiras de níquel nos terminais da bateria sem superaquecimento.

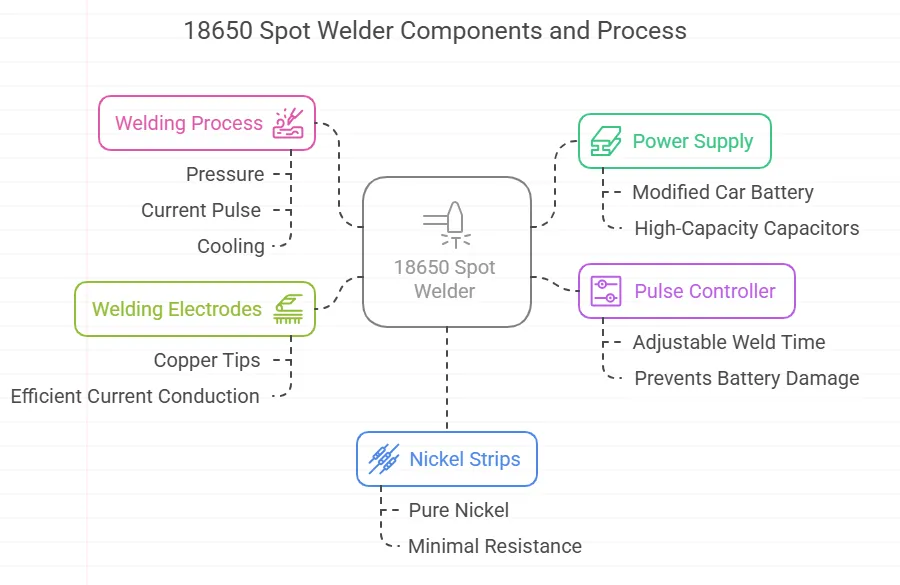

Principais componentes de um soldador por pontos 18650

Um soldador por pontos confiável exige:

1. Fonte de alimentação– Normalmente uma bateria de carro modificada ou capacitores de alta capacidade (12V–24V).
2. Controlador de pulso– Ajusta o tempo de solda (1–10ms) para evitar danos à bateria.
3. Eletrodos de soldagem (pontas)– As pontas de cobre conduzem a corrente de forma eficiente.
4. Tiras de níquel– Níquel puro (não revestido) garante resistência mínima.

Dica profissional:Para amadores, um soldador por pontos baseado em MOSFET oferece acessibilidade, enquanto as configurações industriais usam sistemas pneumáticos para controle de pressão.

Como a soldagem a ponto cria uma ligação forte?

A soldagem a ponto funciona por:

1. Pressão– Os eletrodos prendem a tira de níquel no terminal 18650.
2. Pulso atual– Uma explosão de alta amperagem (500–1000A) derrete os metais localmente.
3. Arrefecimento– Os metais solidificam instantaneamente, formando uma ligação metalúrgica.

Fatores críticos:

• Muito pouca corrente?Vínculo fraco.
• Pulso muito longo?Queima através da tira.
• Pressão fraca?Soldas inconsistentes.

Passo a passo: Baterias de solda a ponto 18650 para pacotes DIY

Ferramentas necessárias:Soldador de pontos, tiras de níquel, luvas de segurança.

1. Prepare as baterias– Organize as células em configuração série/paralela.
2. Terminais limpos– Remova a oxidação com lixa (opcional).
3. Definir parâmetros do soldador– Comece com pulso de 3ms (ajuste conforme necessário).
4. Tiras de níquel de solda– Pressione os eletrodos firmemente por 1–2 segundos por ponto.
5. Conexões de teste– Verifique a resistência com um multímetro.

Erros comuns:

• Tiras sobrepostas (causa curtos-circuitos).
• Pressão irregular (leva a soldas com falha).

Aplicações: Hobbyist vs. Commercial 18650 Soldagem a ponto

• Hobbyists– Construa bancos de energia personalizados, baterias de e-bike ou armazenamento solar.
• Fabricantes– Produção em escala para EVs (módulos de bateria estilo Tesla).

Nota de segurança:Sempre carregue os pacotes soldados e use um BMS (Sistema de Gerenciamento de Bateria).

Por que a proteção ESD é importante para a soldagem a ponto da bateria 18650

A descarga eletrostática (ESD) pode danificar as células de íons de lítio durante a soldagem, levando a:

• Vida útil reduzida– Curtos-circuitos internos degradam o desempenho da bateria.
• Riscos de segurança– Faíscas podem inflamar eletrólitos inflamáveis.

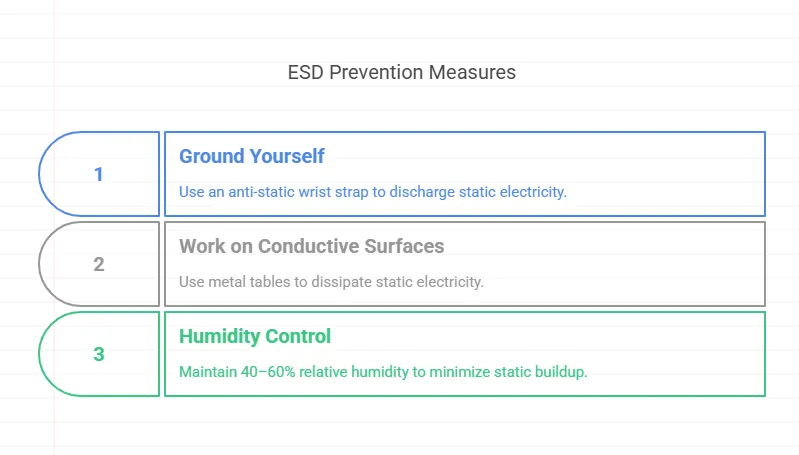

Como prevenir ESD:

1. Aterre-se– Use uma pulseira antiestática.
2. Trabalho em superfícies condutoras– As mesas metálicas dissipam a estática.
3. Controle de umidade– Mantenha 40–60% de umidade relativa para minimizar o acúmulo de estática.

Nota:Nunca manuseie as células 18650 com as mãos desprotegidas se estiver se movendo em tapetes ou superfícies de plástico.

Como Testar a Força da Solda por Pontos 18650 (Teste de Tração & Inspeção Visual)

Uma solda fraca pode causar falha na bateria. Use estes métodos:

1. Teste de tração (destrutivo)

• Segure a tira de níquel com um alicate e puxe verticalmente.
• Uma boa solda não se solta; a tira deve rasgar antes que a ligação falhe.

2. Inspeção Visual (Não Destrutiva)

• Verifique:
  • Descoloração (indica superaquecimento).
  • Marcas inconsistentes (pressão irregular).
  • Espaços entre a tira e o terminal.

Padrão da indústria:Uma solda deve suportar 2–5 kg de força (depende da espessura da tira).

Passo a passo: manuseio seguro de 18650 células durante a soldagem

Preparação de pré-soldagem:

1. Inspecionar células– Descarte qualquer um com amassados ou vazamentos.
2. Use ferramentas isoladas– Previne curtos-circuitos acidentais.
3. Baterias seguras– Um gabarito não condutor evita movimentos.

Durante a soldagem:

• Evite tiras sobrepostas– Evita ligações cruzadas.
• Limite a exposição ao calor– Solde em pulsos de <5ms para proteger as células.

Crítico:Mantenha um extintor de incêndio Classe D por perto para incêndios de lítio.

Como limpar eletrodos e substituir pontas de soldagem para desempenho ideal

Eletrodos sujos causam baixa condutividade e soldas fracas.

Etapas de limpeza:

1. Desligar– Desligue o soldador.
2. Eletrodos de areia– Use lixa de grão 400 para remover a oxidação.
3. Limpe com álcool– Remove o acúmulo de carbono.

Quando substituir as dicas:

• Superfícies esburacadas ou deformadas.
• Faíscas frequentes durante as soldas.
• Marcas de solda inconsistentes.

Dica profissional:As pontas de cobre-tungstênio duram mais do que o cobre puro.

Este guia abrangente se concentra no soldador a ponto 18650 e seu papel na montagem da bateria. Ele explica por que a soldagem a ponto é preferível à solda, enfatizando sua capacidade de evitar danos causados pelo calor, garantir ligações de baixa resistência e facilitar a produção em massa. O artigo detalha os principais componentes de um soldador a ponto, incluindo a fonte de alimentação, o controlador de pulso, os eletrodos de soldagem e as tiras de níquel. Ele também investiga a mecânica da soldagem a ponto, detalhando como a pressão, os pulsos de corrente e o resfriamento criam fortes ligações metalúrgicas. Instruções passo a passo para baterias 18650 de soldagem a ponto são fornecidas, juntamente com dicas para evitar erros comuns. O guia abrange aplicações para amadores e usuários comerciais, a importância da proteção ESD, métodos para testar a resistência da solda e precauções de segurança. Por fim, oferece conselhos sobre como manter e substituir pontas de soldagem para garantir o desempenho ideal.
