Construção de baterias de íon de lítio: a arquitetura oculta que alimenta nosso mundo – Taipu Technology

A construção de baterias de íon de lítio é uma maravilha da engenharia moderna, alimentando tudo, desde nossos smartphones até veículos elétricos. Mas o que exatamente é necessário para construir essas fontes de energia confiáveis e densas em energia? Neste blog, desvendamos as complexidades por trás da construção da bateria de íon de lítio, explorando os principais componentes que impulsionam o desempenho, as diferentes formas estruturais que atendem a várias aplicações e os meticulosos processos de fabricação que garantem segurança e longevidade. Seja você um entusiasta da tecnologia ou simplesmente curioso sobre a tecnologia que alimenta sua vida diária, junte-se a nós enquanto mergulhamos profundamente no mundo das baterias de íon de lítio.

1.O que é a construção da bateria de íons de lítio e por que ela é importante?

As baterias de íons de lítio (Li-ion) alimentam tudo, desde smartphones a veículos elétricos (EVs). Maso que exatamente entra em sua construçãoe por que isso importapara desempenho e segurança?

Principais componentes da construção da bateria de íons de lítio

• Ânodo: Normalmente feito de grafite, ele armazena íons de lítio durante o carregamento.
• Catodo: Composto por óxidos metálicos de lítio (por exemplo, NMC, LFP), determina a densidade de energia.
• Separador: Um filme de polímero poroso que evita curtos-circuitos enquanto permite o fluxo de íons.
• Eletrólito: Uma solução de sal de lítio que facilita o movimento de íons entre os eletrodos.
• Habitação: Protege as células de danos físicos (metal para cilíndrico/prismático, folha para bolsa).

Por que a construção é importante

• Densidade de energia: Designs compactos (por exemplo, células de bolsa) maximizam a eficiência do espaço.
• Segurança: Separadores robustos evitam fugas térmicas.
• Vida útil: Materiais de alta qualidade reduzem a degradação ao longo dos ciclos.

2.Comparação de estrutura: células cilíndricas vs. prismáticas vs. células de bolsa

Diferentes formatos de bateria de íons de lítio se adequam a diferentes aplicações. Aqui estáComo suas construções se comparam:

Células cilíndricas

• Estrutura: Invólucro de aço/alumínio com eletrodos enrolados em espiral (por exemplo, células 21700 da Tesla).
• Profissionais:
  • Mecanicamente estável
  • Fácil gerenciamento térmico
• Contras:
  • Espaço desperdiçado em embalagens

Células prismáticas

• Estrutura: Caixa metálica retangular com eléctrodos empilhados.
• Profissionais:
  • Melhor utilização do espaço do que cilíndrico
  • Maior capacidade por unidade
• Contras:
  • Mais caro de fabricar

Células de bolsa

• Estrutura: Folha laminada flexível com eléctrodos empilhados.
• Profissionais:
  • Formas leves e personalizáveis
  • Maior densidade de energia
• Contras:
  • Requer suporte externo para evitar inchaço

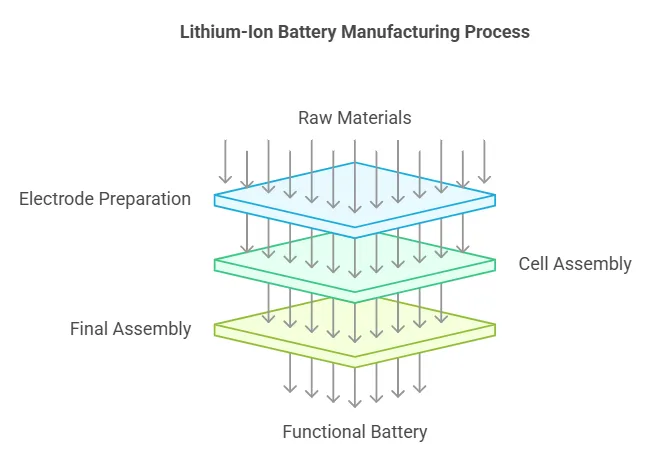

3.Processo de fabricação de bateria de íon de lítio passo a passo

A produção de baterias de íons de lítio envolve engenharia de precisão. Aqui estáComo é feito:

Etapa 1: Preparação do eletrodo

1. Mistura: Materiais ativos (ânodo/cátodo), aglutinantes e solventes formam uma pasta.
2. Revestimento: A pasta é aplicada a folhas de cobre (ânodo) ou alumínio (cátodo).
3. Secagem & Calandragem: Os eletrodos são secos e comprimidos para uma espessura uniforme.

Etapa 2: montagem da célula

1. Corte: Os eletrodos são cortados em tiras.
2. Empilhamento/Enrolamento: As camadas são montadas (empilhadas para bolsa/prismáticas, enroladas para cilíndricas).
3. Adicionando separador: Um filme de polímero é colocado entre o ânodo e o cátodo.

Etapa 3: Montagem final

1. Eletrólito de enchimento: O eletrólito líquido é injetado na célula selada.
2. Ciclismo de formação: A bateria é carregada/descarregada para estabilizar o desempenho.

4.Como as baterias de íons de lítio armazenam e liberam energia

As baterias de íons de lítio funcionam viareações eletroquímicas. Aqui estáComo acontece o armazenamento/liberação de energia:

Carregamento (armazenamento de energia)

1. Os íons de lítio se movem do cátodo para o ânodo através do eletrólito.
2. Os elétrons fluem através do circuito externo, armazenando energia no ânodo.

Descarga (Liberação de Energia)

1. Os íons retornam ao cátodo, liberando elétrons para alimentar os dispositivos.
2. O ciclo se repete, com eficiência dependendo dos materiais do eletrodo.

Fatores-chave:

• Química do Cátodo: LFP (mais seguro) vs. NMC (maior energia).
• Inovações do ânodo: Os ânodos de silício aumentam a capacidade, mas reduzem a vida útil.

5.Como a construção da bateria varia de acordo com a aplicação (EV, ferramentas elétricas, ESS)

As baterias de íons de lítio são adaptadas para usos específicos. Aqui estáComo a construção difere:

Veículos elétricos (EVs)

• Projetar: Cilíndrico de alta energia (Tesla) ou prismático/bolsa (outros).
• Materiais: Cátodos NMC/NCA para longo alcance.
• Arrefecimento: Sistemas de refrigeração líquida para gerenciar o calor.

Ferramentas elétricas

• Projetar: Células cilíndricas duráveis (por exemplo, 18650).
• Materiais: Cátodos de alta potência para descarga rápida.

Sistemas de armazenamento de energia (ESS)

• Projetar: Células prismáticas/bolsa com cátodos LFP.
• Prioridades: Segurança e ciclo de vida sobre densidade de energia.

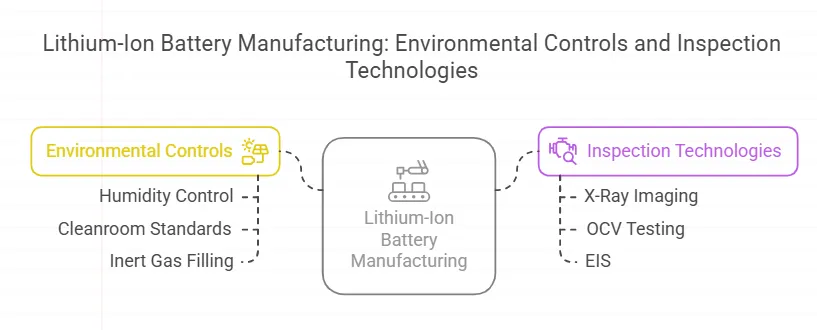

6.Por que os controles ambientais são essenciais na montagem de baterias de íons de lítio

As baterias de íons de lítio são altamente sensíveis à umidade e contaminantes. Mesmo vestígios de água ou partículas transportadas pelo ar podem degradar o desempenho do eletrólito, aumentar a resistência interna ou desencadear reações colaterais perigosas.

Principais controles na fabricação de baterias:

• Umidade (<1% de ponto de orvalho):Previne a decomposição de sais de lítio em eletrólitos.
• Sala limpa (ISO 8 ou superior):Minimiza a poeira de metal e partículas que podem perfurar os separadores.
• Enchimento de gás inerte (argônio/nitrogênio):Reduz a oxidação durante o empilhamento do eletrodo.

Processo de proteção passo a passo:

1. Pré-secagem do material:Eletrodos e separadores são cozidos a 120 ° C + para remover a umidade residual.
2. Conjunto do porta-luvas:A injeção de eletrólitos acontece em ambientes livres de oxigênio.
3. Vedação a laser:Garante que a umidade não penetre nos invólucros das células após a produção.

Sem essas medidas, as baterias correm o risco de desbotamento prematuro da capacidade ou inchaço devido à geração de gás por hidrólise.

7.Como as tecnologias de inspeção em linha evitam defeitos na bateria

As fábricas de baterias modernas integram ferramentas de inspeção em tempo real para detectar falhas antes que as células saiam da produção. Três tecnologias dominam:

1. Imagem de raios-X

• O que detecta:Eletrodos desalinhados, objetos estranhos ou revestimento irregular.
• Por que é importante:Mesmo um desalinhamento do eletrodo de 50 μm pode causar superaquecimento localizado.

2. Teste de tensão de circuito aberto (OCV)

• Como funciona:Cada célula é carregada a 3,7 V após a montagem; outliers indicam curtos internos.
• Rejeição orientada por dados:As células fora da tolerância de ±5 mV são descartadas.

3. Espectroscopia de impedância eletroquímica (EIS)

• Métrica-chave:Mede a resistência ao transporte de íons na frequência de 1kHz.
• Identificador de falha oculto:A alta impedância geralmente revela pontos secos nos eletrodos.

8.Como a má construção desencadeia o inchaço da bateria e a fuga térmica

Uma única falha na montagem da célula pode se transformar em uma falha catastrófica. Aqui está a ciência por trás dos riscos comuns:

Causas e efeitos raiz:

Falha de construção	Consequência
Enrugamento no separador	Penetração de dendrito → curto interno
Eletrólito subpreenchido	Zonas de eletrodo seco → revestimento de lítio
Abas soldadas incorretamente	Aquecimento de alta resistência → joule

Exemplo de reação em cadeia:

1. Um contaminante de partícula perfura o separador durante o enrolamento.
2. Ao longo dos ciclos, os dendritos de lítio crescem em direção ao cátodo.
3. Os dendritos conectam os eletrodos, causando um micro-curto.
4. O calor localizado vaporiza o eletrólito, expandindo a célula da bolsa (inchaço).
5. A 150 ° C, o ânodo reage com o eletrólito, acendendo a fuga térmica.

9.Como a construção de precisão prolonga a vida útil da bateria (reduzindo a manutenção)

Células de íons de lítio bem construídas exibem ciclo de vida 3X mais longo em comparação com unidades mal montadas. As otimizações críticas do projeto incluem:

Recursos de construção que minimizam a degradação:

• Calandragem de eletrodo uniforme
  • Por que:Previne o acúmulo de metal de lítio em zonas de baixa densidade.
  • Como:Os rolos comprimem os eletrodos com tolerância de espessura de ±2 μm.
• Eletrodos com entalhe a laser
  • Benefício:Elimina a distribuição desigual de corrente nas bordas.
• Empilhamento pré-tensionado
  • Processo:Os separadores são esticados 1-2% antes do empilhamento para acomodar a expansão.

Exemplo de economia de manutenção:

• Um módulo Tesla com abas alinhadas a laser mantém <5% de perda de capacidade após 1.000 ciclos, contra 15% de perda em contrapartes desalinhadas.

Este blog fornece uma visão aprofundada da construção da bateria de íon de lítio, começando com os componentes essenciais, como ânodo, cátodo, separador e eletrólito. Comparamos as estruturas das células cilíndricas, prismáticas e de bolsa, cada uma com seu próprio conjunto de vantagens e desvantagens. O processo de fabricação também é examinado em detalhes, desde a preparação do eletrodo até a montagem final, destacando a precisão necessária para criar baterias de alta qualidade. Além disso, exploramos como a construção varia de acordo com a aplicação, de veículos elétricos a ferramentas elétricas e sistemas de armazenamento de energia. Por fim, enfatizamos a importância dos controles ambientais e das tecnologias de inspeção na manutenção do desempenho e da segurança da bateria. Ao final deste blog, você terá uma compreensão abrangente da intrincada arquitetura por trás das baterias de íon de lítio.
